Contactez-nousGuide de réparation : Carte mère Galaxy Note 8 (2017)
Niveau : Difficile
Temps : 50 min
Vous ne savez plus quoi faire de votre Galaxy Note 8 qui ne s'allume plus ? Le smartphone plante à répétition ? Le rpoblème vient sûrement de la carte mère... Au lieu d'acheter un nouveau téléphone, alors que tous les autres composants fonctionnent encore, remplacez plutôt la pièce défectueuse ! Vous ferez un geste pour votre porte-monnaie, mais aussi un geste pour la planète !
SOSav vous vient en aide avec ce guide de réparation vous permettant de démonter facilement la carte mère Galaxy Note 8. Chaque étape vous explique les manipulations à faire et ce à quoi il faut faire attention. Des photos viennent illustrer le tout pour vous aider au mieux. Et le remontage alors ? Suivez simplement le guide en sens inverse et le tour est joué !
Comme avant chaque réparation smartphone, les techniciens SOSav vous conseillent de sauvegarder vos données dans la mesure du possible !
Symptômes :
- Carte mère qui ne fonctionne plus
- Impossible d'allumer le smartphone
- Surchauffe de la carte mère
- Plantages à répétition
Comment remplacer carte mère pour Galaxy Note 8 (2017) - Guide images
Etape 1
Avant de procéder au changement de la carte mère Galaxy Note 8, il est nécessaire pour des raisons évidentes de sécurité de l'éteindre.Pour ceci, appuyez sur le bouton d'allumage durant quelques secondes puis confirmez l'extinction par "Éteindre".
Etape 2
Insérez l'outil d'extraction du tiroir de la carte SIM / MicroSD dans le trou d'éjection.Saisissez le tiroir puis procédez à son retrait.
Etape 3
Le tiroir SIM / Micro SD Galaxy Note 8 est maintenant retiré.
Etape 4
Appuyez désormais sur le stylet afin de le déclipser de son logement.Saisissez-le pour le retirer.
Etape 5
Afin de procéder au retrait de la vitre arrière Galaxy Note 8, il faut la chauffer sur toute sa surface pendant 1 à 2 minutes, à l'aide d'un sèche-cheveux.La vitre est extrêmement bien collée. N'hésitez pas à réchauffer la façade arrière lors des prochaines étapes dès qu'une résistance se fait sentir, pour ne pas briser la vitre.
Etape 6
Une fois la vitre arrière suffisamment chauffée, insérez une spatule iSesamo dans le creux inférieur droit du téléphone afin de créer une ouverture.Placez ensuite un médiator dans l'ouverture puis retirez la spatule iSesamo.
Etape 7
Glissez le médiator et remontez délicatement vers le haut afin de décoller le côté droit de la vitre.Répétez l'opération pour la partie supérieure.Poursuivez ensuite sur le côté gauche, puis terminez par la partie basse.
Etape 8
Saisissez puis retirez doucement la vitre arrière.Elle est désormais partiellement démontée.
Etape 9
Dévissez les 10 vis cruciformes entourées en rouge, maintenant l'antenne NFC.
Etape 10
Décollez doucement l'antenne NFC à l'aide de la spatule en nylon.Saisissez l'antenne complète et procédez à son retrait.
Etape 11
L'antenne NFC de votre Galaxy Note 8 est désormais démontée.
Etape 12
Déconnectez la batterie Note 8 avec la spatule en nylon.
Etape 13
Dévissez les 5 vis entourées en rouge maintenant le haut-parleur externe, à l'aide du tournevis cruciforme.
Etape 14
Déclipsez le haut-parleur externe à l'aide de la spatule en nylon.Saisissez-le et procédez à son retrait.
Etape 15
Le haut-parleur externe Galaxy Note 8 est désormais démonté.
Etape 16
Déconnectez la nappe de la prise jack grâce à la spatule en nylon.
Etape 17
Dévissez ensuite la vis entourée en rouge toujours avec le tournevis cruciforme.Cette vis maintient la prise jack.
Etape 18
Saisissez la prise jack et retirez-la.
Etape 19
La prise jack Galaxy Note 8 est désormais démontée.
Etape 20
Dévissez la vis cruciforme entourée en rouge, maintenant la carte mère.
Etape 21
Déconnectez la nappe du capteur du stylet / bouton power, à l'aide de la spatule en nylon.Faites de même pour la nappe du capteur proximité et luminosité.
Etape 22
Débranchez à présent le capteur d'iris puis procédez à son retrait avec la pince.
Etape 23
Reprenez la spatule en nylon pour déconnecter la caméra avant iris, puis saisissez-la avec la pince pour la retirer.
Etape 24
Débranchez ensuite la nappe de l'écran puis le câble d'interconnexion GSM côté carte mère, toujours avec la spatule en nylon
Etape 25
Déconnectez ensuite la nappe du capteur du stylet.
Etape 26
Débranchez le câble d'interconnexion WiFi, côté carte mère.Saisissez le câble et sortez-le de son support.
Etape 27

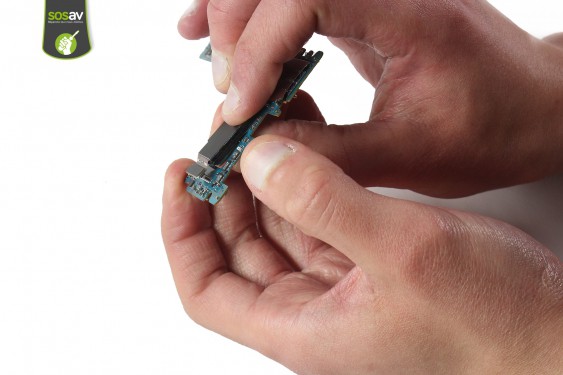

Insérez maintenant la spatule en nylon sur la partie supérieure gauche de la carte mère. Faites tout doucement levier afin de la faire basculer de 90°.
Etape 28

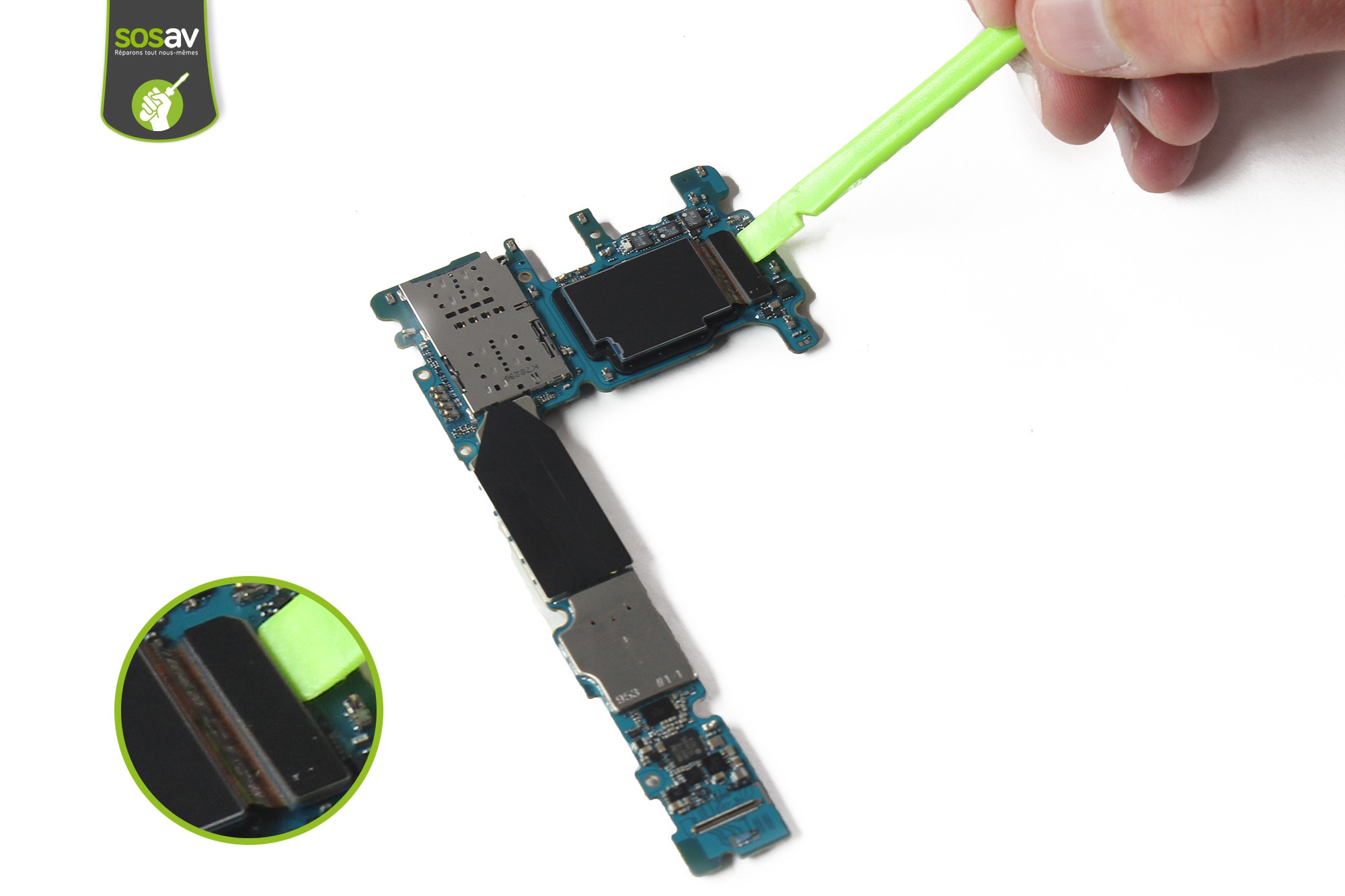

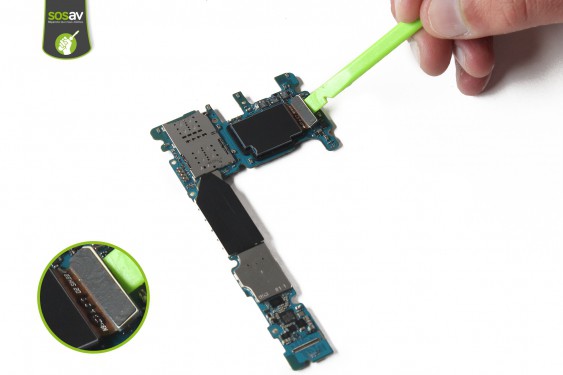

Conservez la spatule en nylon pour déconnecter le connecteur de charge.Procédez au retrait de la carte mère.
Etape 29

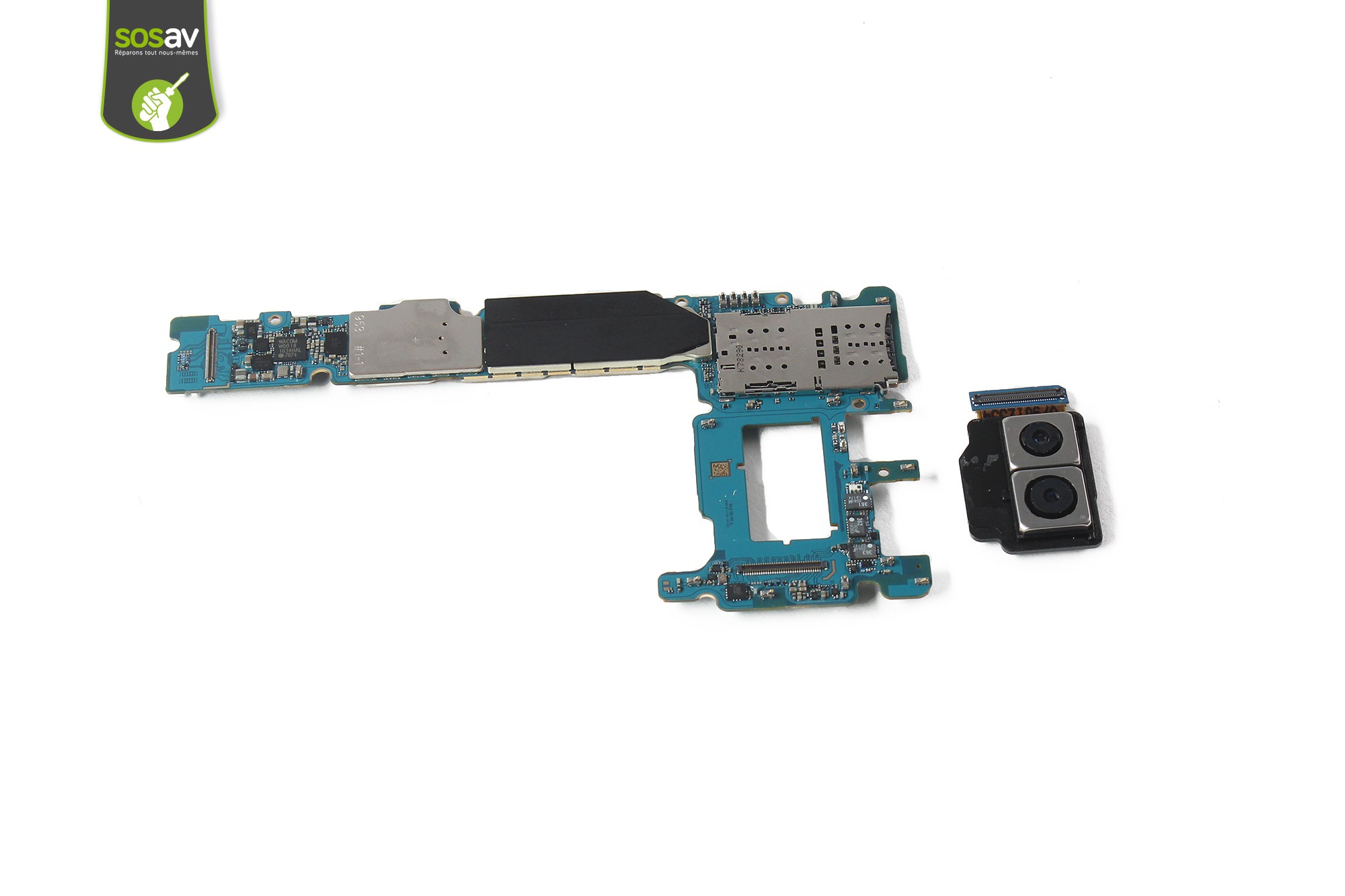

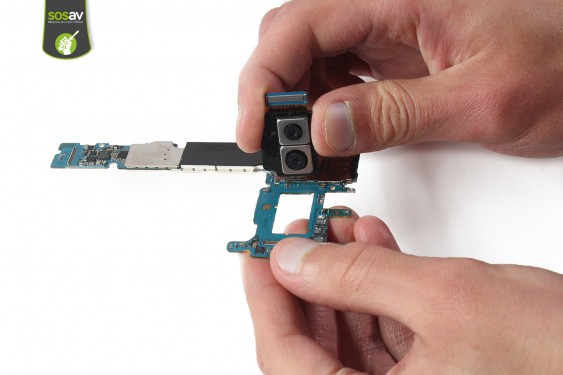

Débranchez ensuite la nappe de la caméra arrière, toujours avec la spatule en nylon.Repoussez la caméra hors de la carte mère et procédez à son retrait.
Etape 30
La carte mère Galaxy Note 8 est désormais démontée.Si besoin, vous pouvez maintenant la remplacer par une carte mère reconditionnée pour un smartphone en pleine forme. Et pour le remontage, suivez le guide en sens inverse !
Vous avez terminé
Pour remonter votre Galaxy Note 8 (2017) suivez ce guide en sens inverse.
