Guide de réparation : Câble interconnexions Lumia 920

Niveau : Facile Temps : 20 min
Ce guide vous permettra de démonter le câble d'interconnexions du Nokia Lumia 920.Symptômes : Pas ou peu de réseau, coupures lors d'un appel téléphonique.
flag Quelques conseils avant de commencer

Pièces détachées requises

Câble interconnexion - Lumia 920 5.99€ Voir le produit visibility Voir toutes les pièces

Outils requis

Kit outils 58 pièces 29.99€ Voir le produit visibility Kit outils 53 pièces 24.90€ Voir le produit visibility Voir tous les outils

Comment remplacer câble interconnexions pour Lumia 920 - Guide images

Guide photos remplacement câble interconnexions Lumia 920 (Etape 1 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 1 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 1 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 1 - image 3)

Etape 1


Avant de procéder au remplacement du haut-parleur externe de votre Nokia Lumia 920, nous vous conseillons de l'éteindre.

Pour ceci, appuyez sur le bouton power situé à droite du téléphone, puis suivez les indications affichées à l'écran.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 2 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 2 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 2 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 2 - image 3)

Etape 2


Insérez un extracteur de carte SIM (ou un trombonne) dans le trou prévu à cet effet.

Puis appuyez, afin de faire légèrement sortir le support carte SIM de son logement.

Il est possible que cette opération nécessite de forcer légèrement. N'hésitez pas.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 3 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 3 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 3 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 3 - image 3)

Etape 3


Saisissez désormais le tiroir de carte SIM. Puis tirez-le afin de le sortir complètement du Nokia Lumia 920.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 4 - image 1) zoom_in

Etape 4


A l'aide d'un tournevis Torx (T5), dévissez les 2 vis retenant la coque arrière à l'écran complet.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 5 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 5 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 5 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 5 - image 3) Guide photos remplacement câble interconnexions Lumia 920 (Etape 5 - image 4)

Etape 5


Insérez délicatement une spatule en nylon entre la coque arrière et l'écran de votre Nokia Lumia 920.

Faites ensuite levier, en douceur, afin de déclipser la coque arrière.

Puis faites de même sur le côté droit du téléphone.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 6 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 6 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 6 - image 2)

Etape 6


Répétez désormais l'opération sur le côté gauche.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 7 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 7 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 7 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 7 - image 3)

Etape 7


Vous pouvez désormais saisir l'écran afin de le soulever légèrement de la coque arrière.

N'essayez d'ôter totalement l'écran à cette étape, celui-ci est encore retenu par la nappe du connecteur de charge.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 8 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 8 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 8 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 8 - image 3)

Etape 8


Retournez désormais l'écran, puis posez le délicatement à droite de la coque arrière.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 9 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 9 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 9 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 9 - image 3) Guide photos remplacement câble interconnexions Lumia 920 (Etape 9 - image 4)

Etape 9


Insérez le côté plat d'une spatule en nylon entre la nappe du connecteur de charge et son clip de maintien métallique.

Faites ensuite délicatement levier afin de soulever ce clip.

Vous pouvez ensuite le saisir, afin de l'ôter complètement de votre Nokia Lumia 920.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 10 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 10 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 10 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 10 - image 3)

Etape 10


Placez le côté plat de la spatule en nylon entre la carte mère et la nappe de connexion du connecteur de charge.

Puis soulevez cette nappe de connexion, afin de la débrancher de la carte mère de votre Nokia Lumia 920.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 12 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 12 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 12 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 12 - image 3) Guide photos remplacement câble interconnexions Lumia 920 (Etape 12 - image 4)

Etape 12

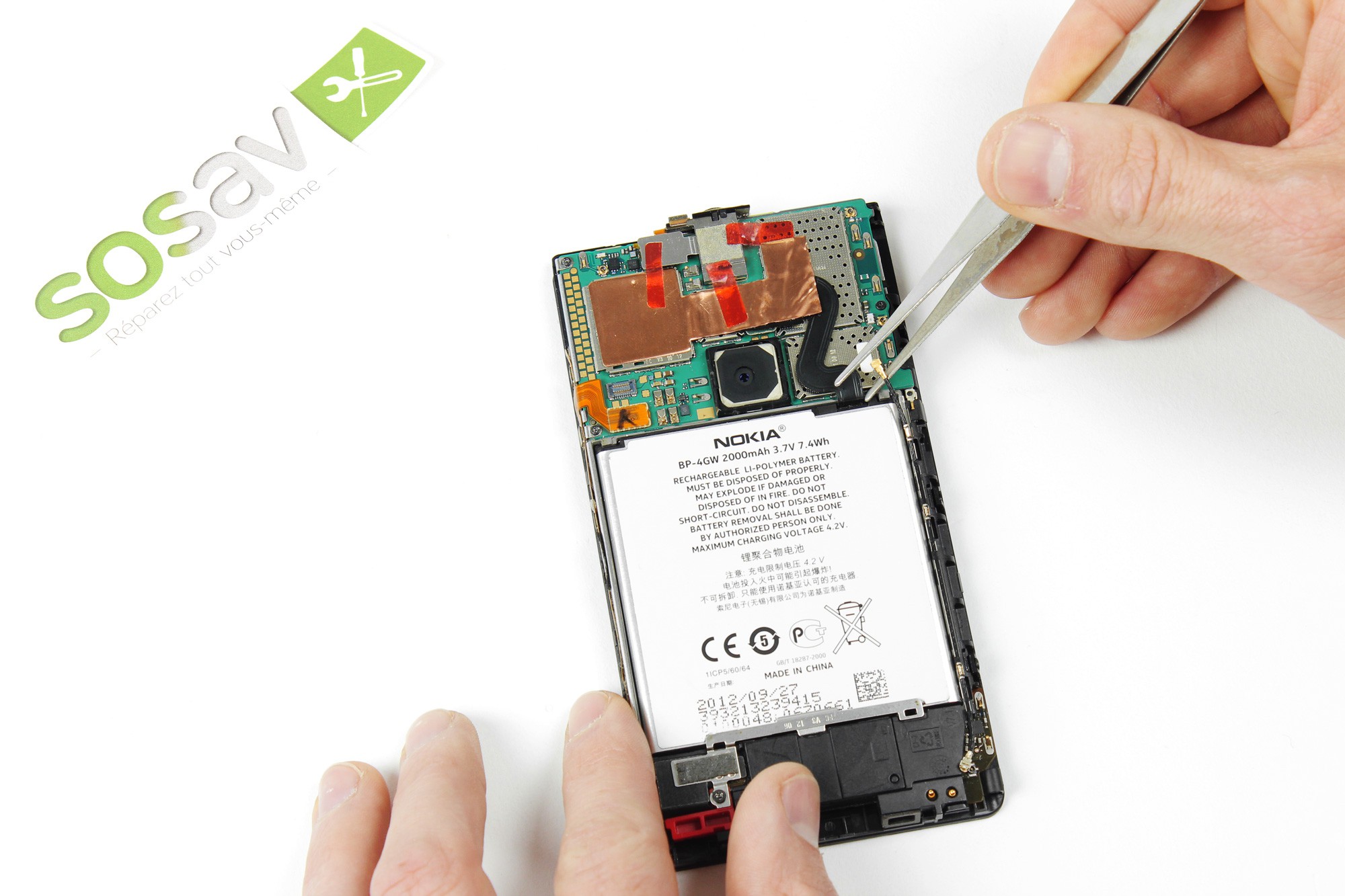

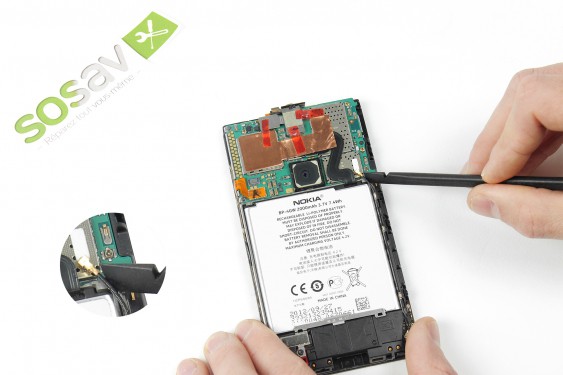

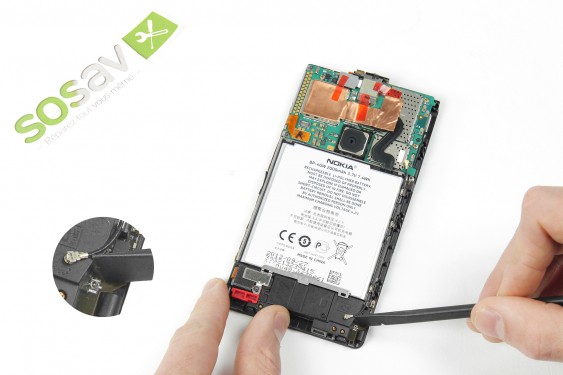

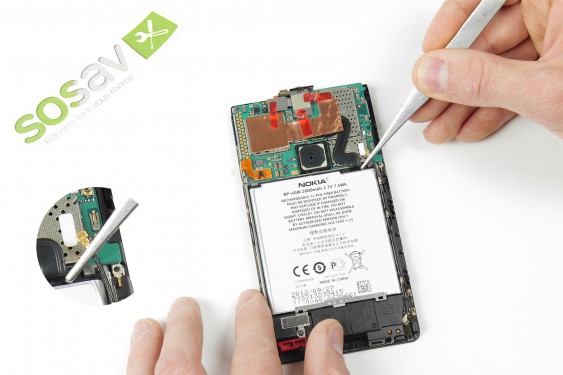

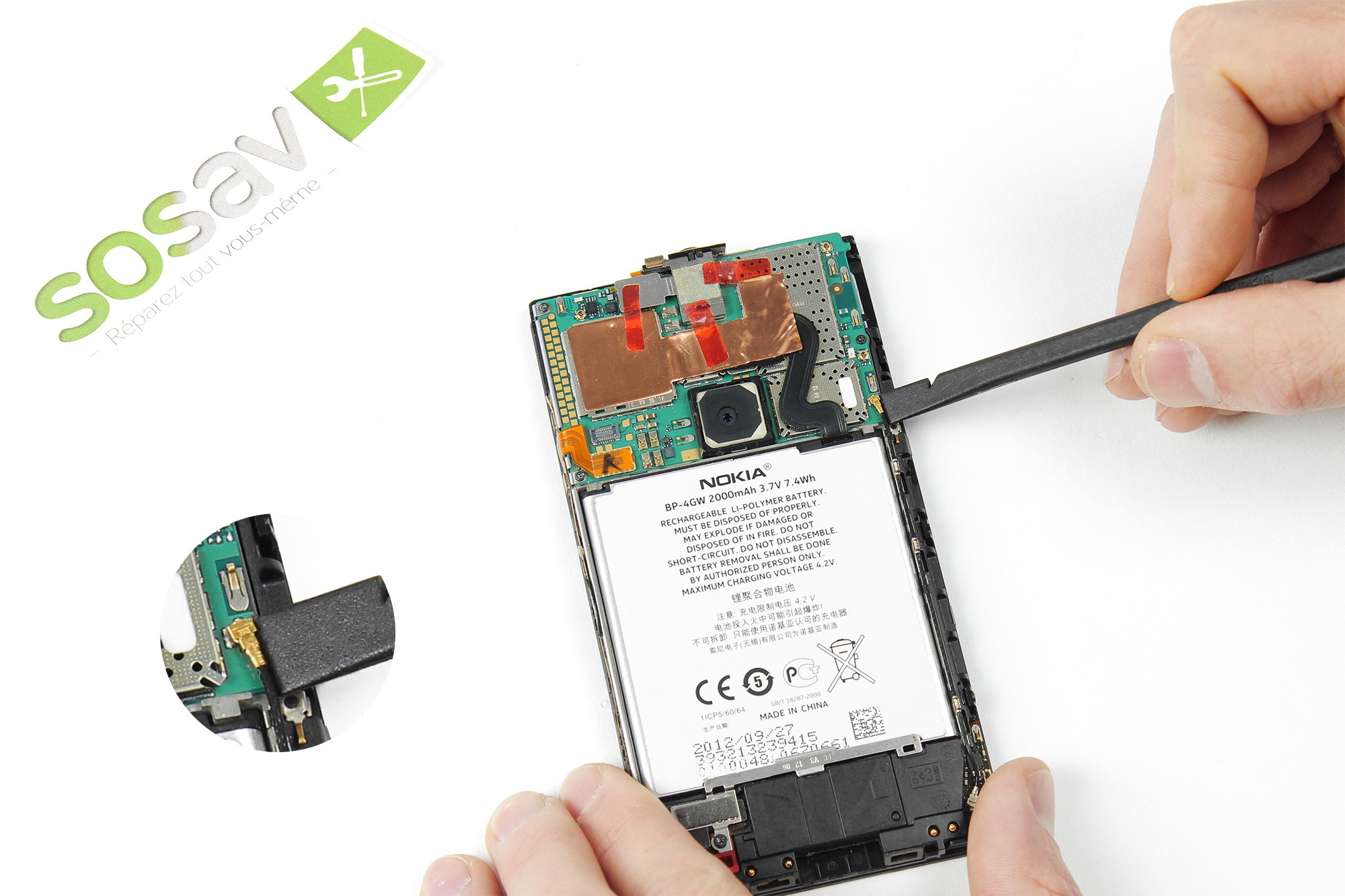

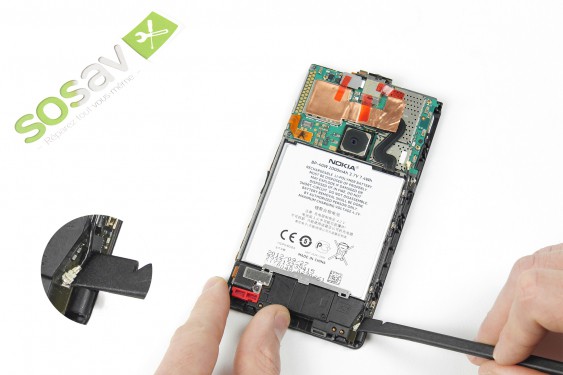

Avec le côté plat de la spatule, déclipsez les deux connecteurs situés au extrémité du câble d'interconnexions.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 13 - image 1) zoom_in
Guide photos remplacement câble interconnexions Lumia 920 (Etape 13 - image 1) Guide photos remplacement câble interconnexions Lumia 920 (Etape 13 - image 2) Guide photos remplacement câble interconnexions Lumia 920 (Etape 13 - image 3) Guide photos remplacement câble interconnexions Lumia 920 (Etape 13 - image 4)

Etape 13

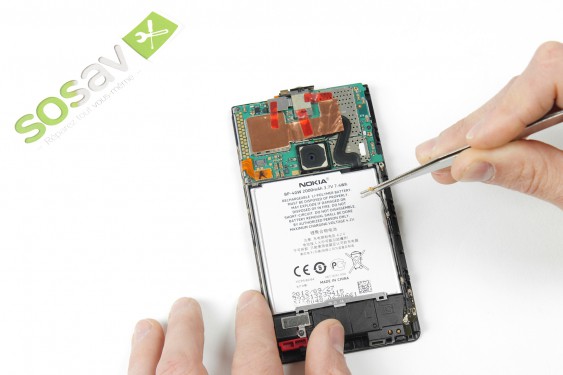

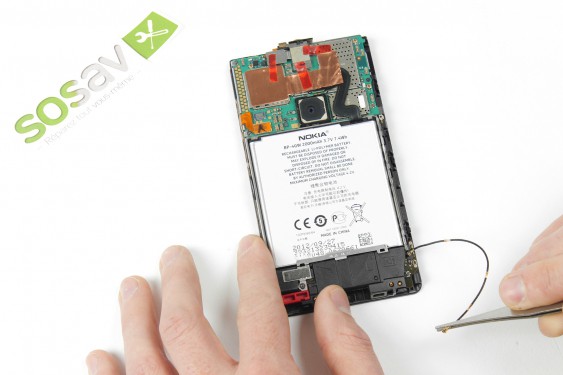

Prenez la pince (fournie dans nos kits outils), puis saisissez le câble.

A présent tirez légèrement dessus, celui-ci doit sortir de son logement sans résistance.
Guide photos remplacement câble interconnexions Lumia 920 (Etape 14 - image 1) zoom_in

Etape 14

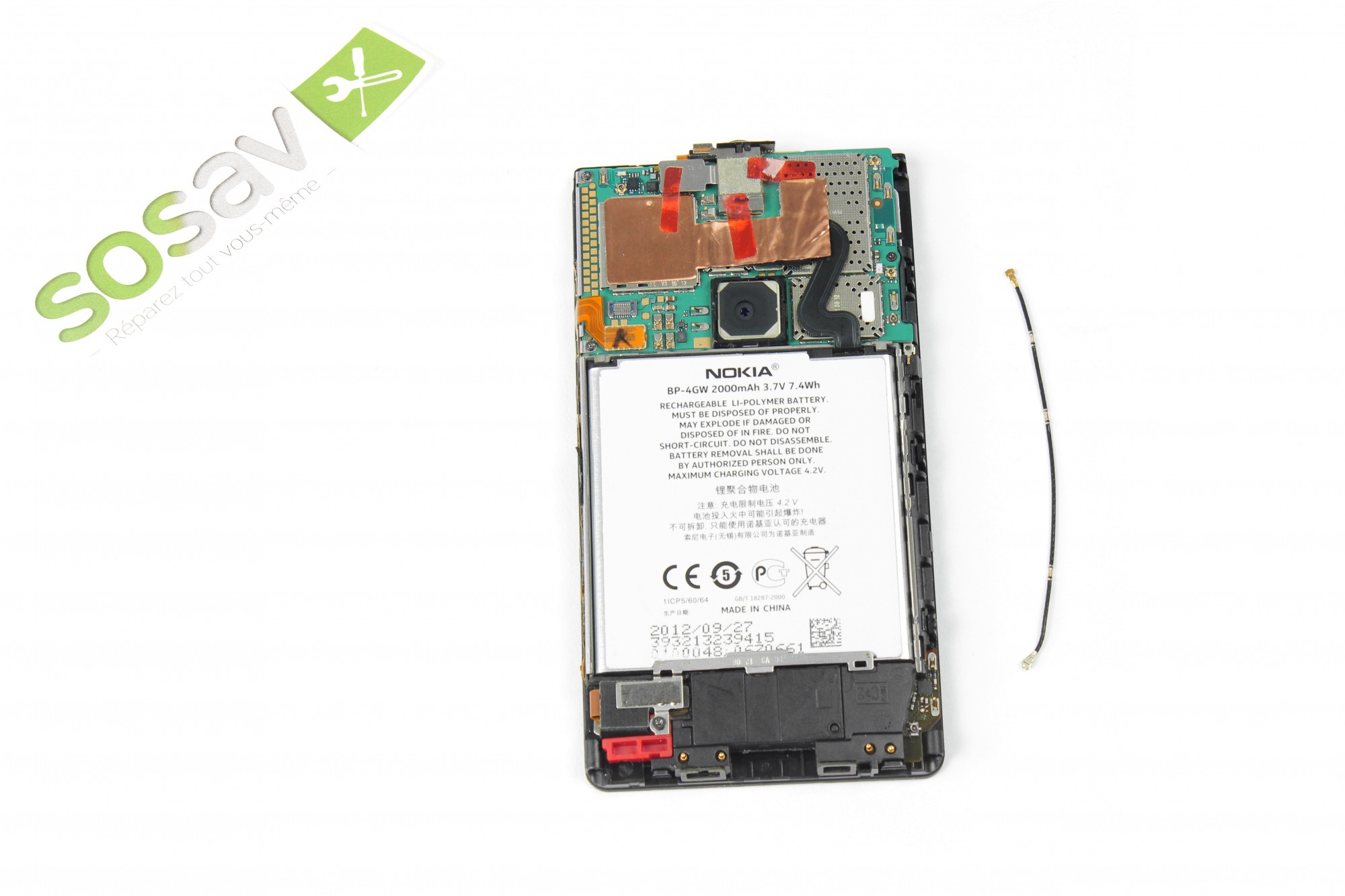

Le câble d'interconnexions de votre Nokia Lumia 920 est désormais démonté.

En cas de besoin vous pouvez le remplacer par une pièce neuve.

Vous avez terminé

Pour remonter votre Lumia 920 suivez ce guide en sens inverse.
