Guide de réparation : Capteur proximité et luminosité iPhone (1ère Génération)

Niveau : Difficile Temps : 55 min

L'écran de votre iPhone Edge ne se verrouille plus automatiquement lors des appels ? La luminosité ne s'ajuste plus en fonction de votre environnement ? Votre capteur de proximité iPhone Edge est sûrement en cause ! Mais SOSav ne vous laisse pas tomber en chemin puisque nos experts ont préparé ce guide de réparation illustré et commenté pour vous expliquer comment remédier à ce souci qui peut vite vous gâcher la vie !

D'ailleurs, avant de vous lancer dans la réparation iPhone, pensez à sauvegarder vos données sur iTunes auparavant, par mesure de précaution.

Symptômes :

  • Capteur proximité non fonctionnel
  • Pas d'adaptation de la luminosité
flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility iSesamo (Spatule en métal) 8.90€ Voir le produit visibility Voir tous les outils

Comment remplacer capteur proximité et luminosité pour iPhone (1ère Génération) - Guide images

Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 1 - image 1) zoom_in
Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 1 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 1 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 1 - image 3)

Etape 1

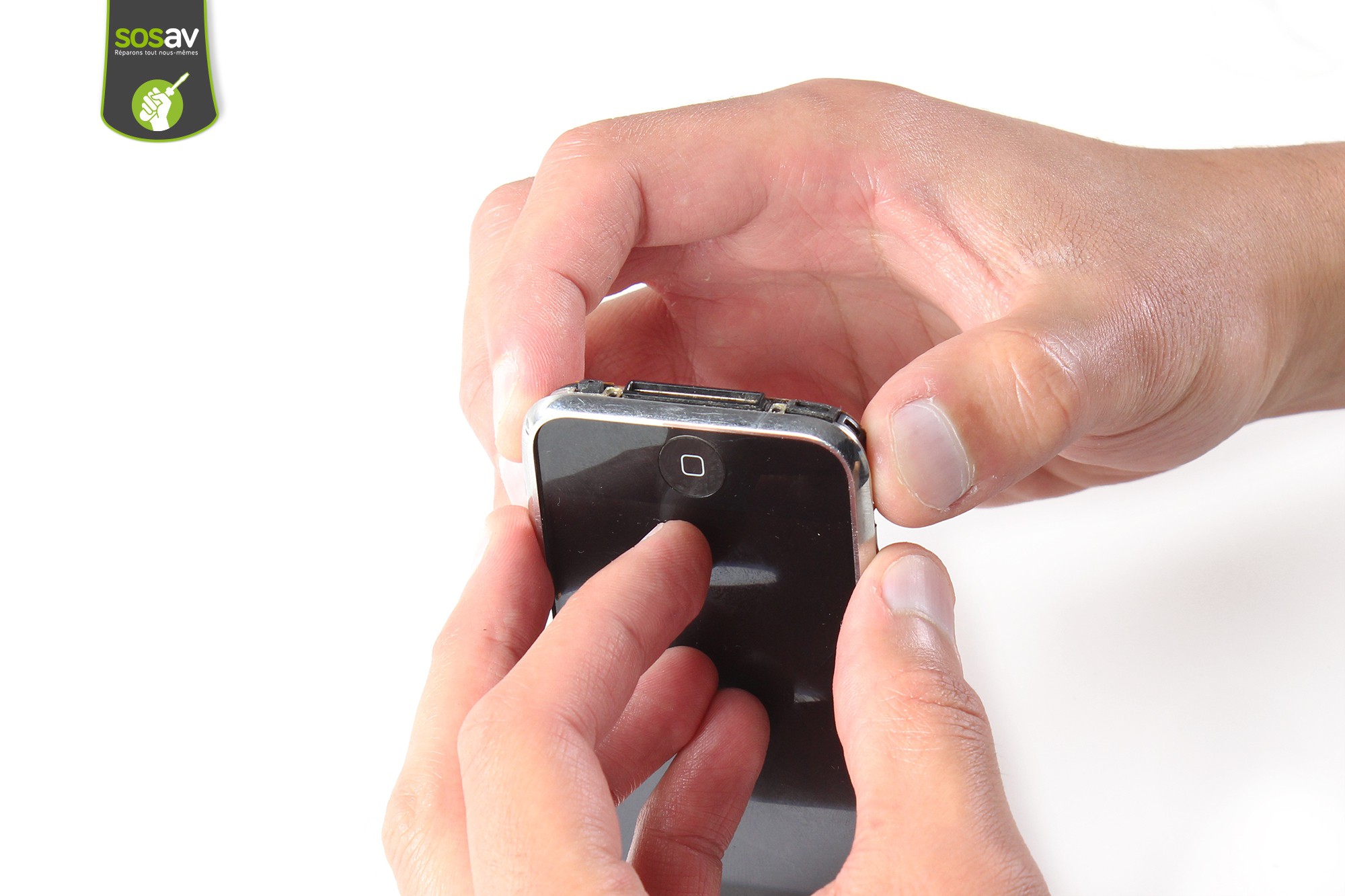

  • Avant de commencer le démontage du capteur proximité/luminosité de votre iPhone 1ère génération, il est nécessaire, pour des raisons évidentes de sécurité, de l'éteindre.
  • Pour cela, appuyez durant quelques secondes sur le bouton d'allumage/extinction du téléphone puis faites glisser le bouton "Eteindre" vers la droite.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 2 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 2 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 2 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 2 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 2 - image 4)

    Etape 2

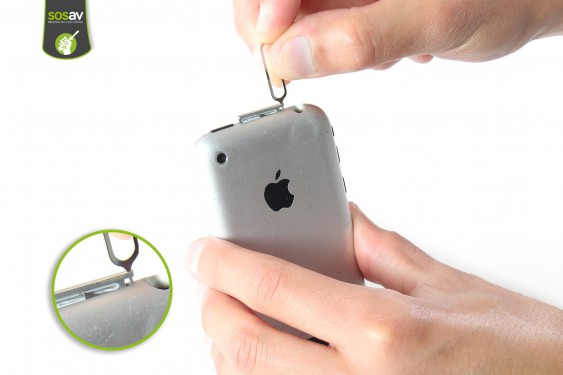

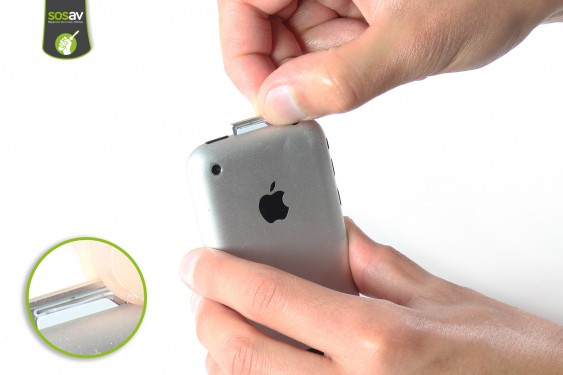

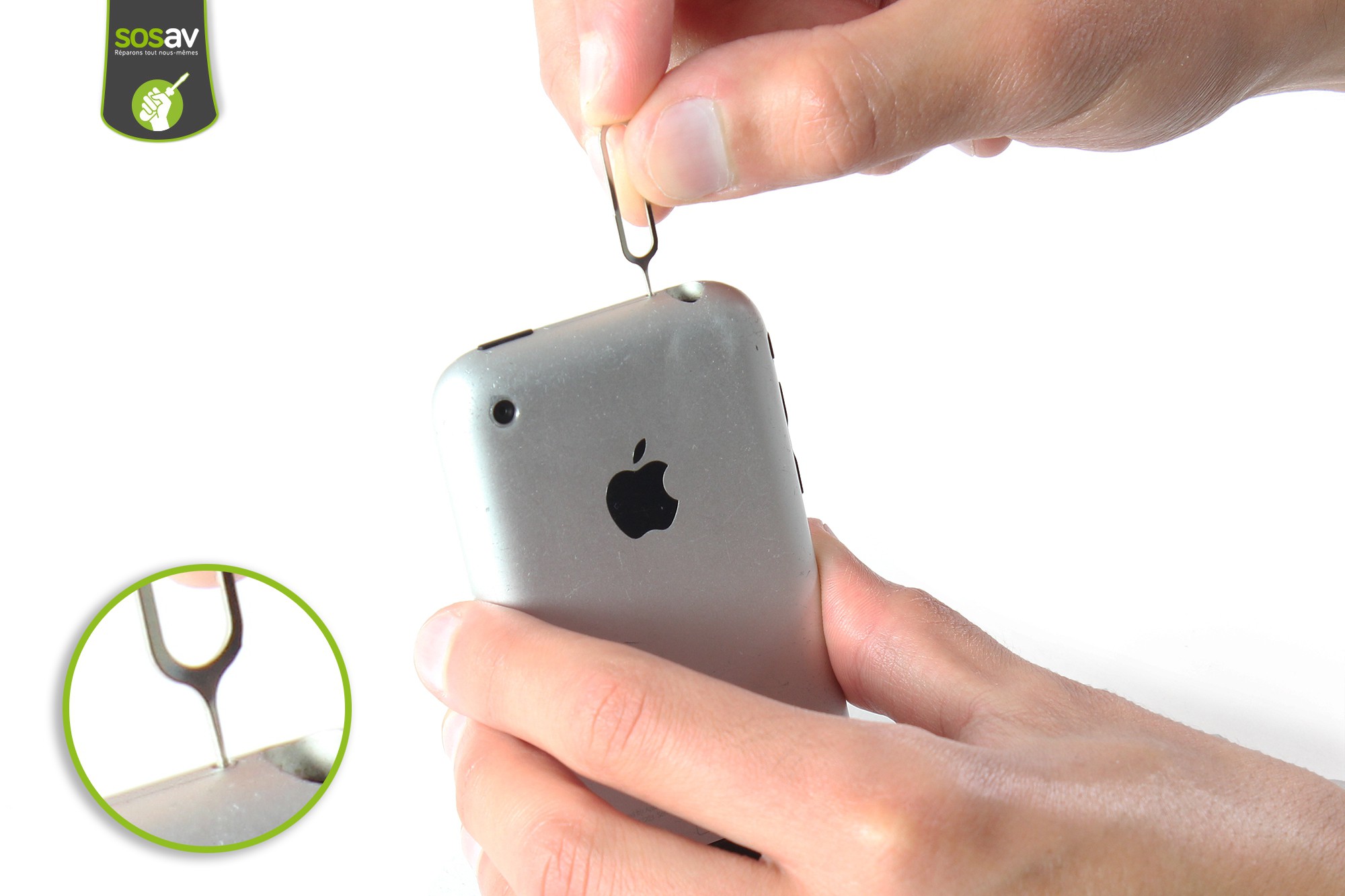

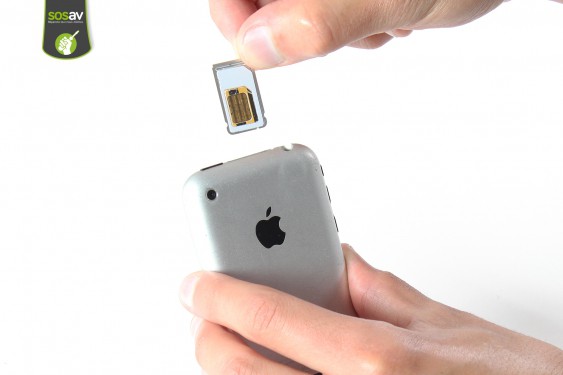

  • Le tiroir SIM de l'iPhone 1ère Génération se situe sur la tranche supérieure du téléphone, près du bouton power (marche/arrêt/veille)
  • Insérez l'outil d'ouverture de carte SIM dans l'emplacement dédié à cet effet puis exercez une légère pression dessus afin d'éjecter le tiroir SIM.
  • Tirez dessus puis procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 3 - image 1) zoom_in

    Etape 3

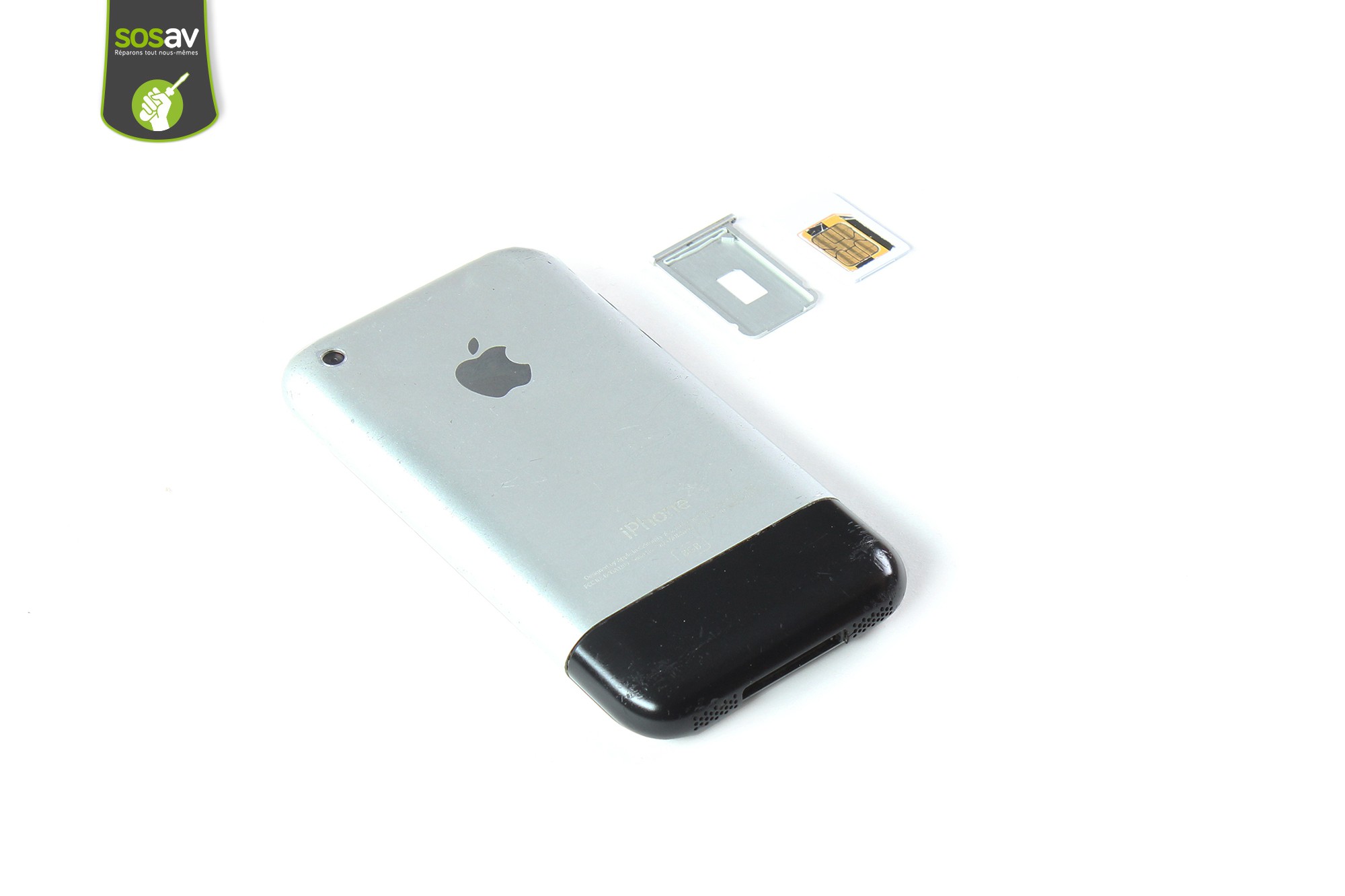

  • Le tiroir SIM de votre iPhone 1ère génération est désormais démonté.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 4 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 4 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 4 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 4 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 4 - image 4)

    Etape 4

  • Aidez-vous de la spatule iSesamo afin de déclipser le cache antenne GSM du côté gauche puis du côté droit.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 5 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 5 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 5 - image 2)

    Etape 5

  • Saisissez le cache antenne GSM et procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 6 - image 1) zoom_in

    Etape 6

  • Le cache antenne GSM de votre iPhone 1ere génération est désormais démonté.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 7 - image 1) zoom_in

    Etape 7

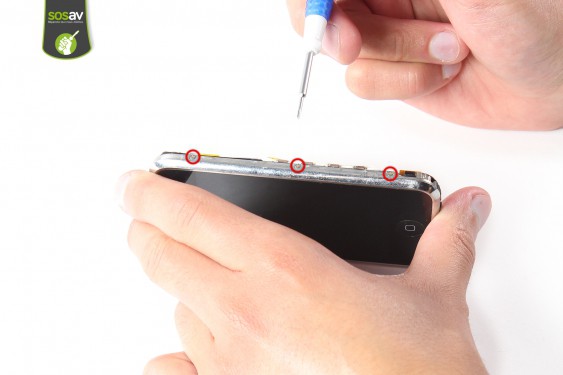

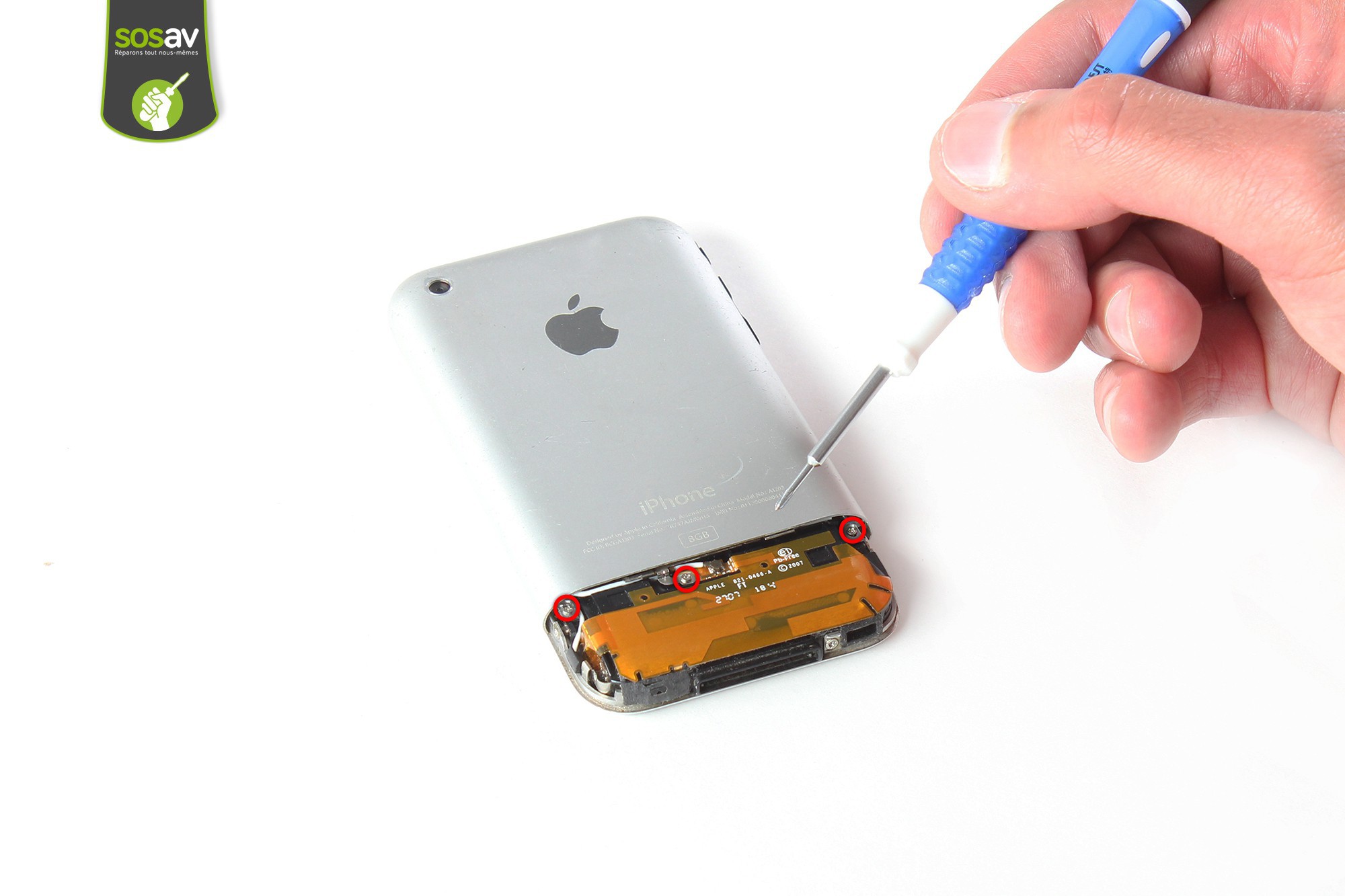

  • Dévissez ensuite les trois vis entourées en rouge servant à maintenir la coque arrière.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 8 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 8 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 8 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 8 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 8 - image 4)

    Etape 8

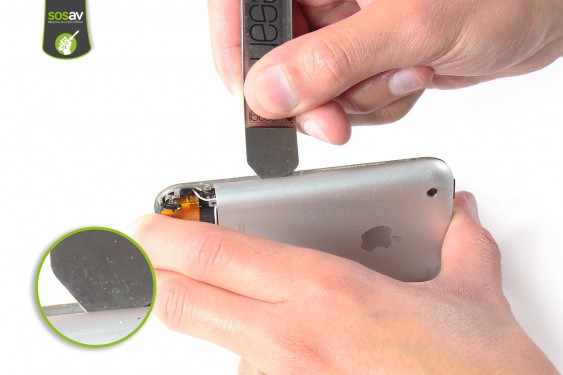

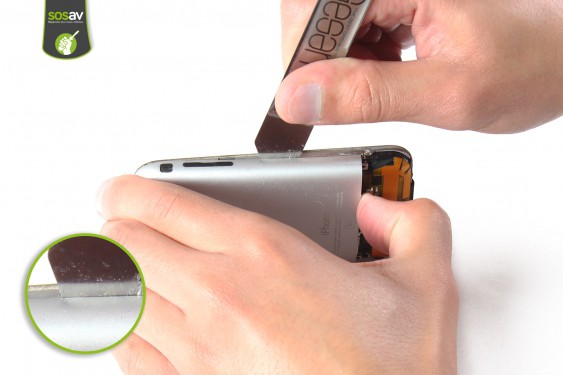

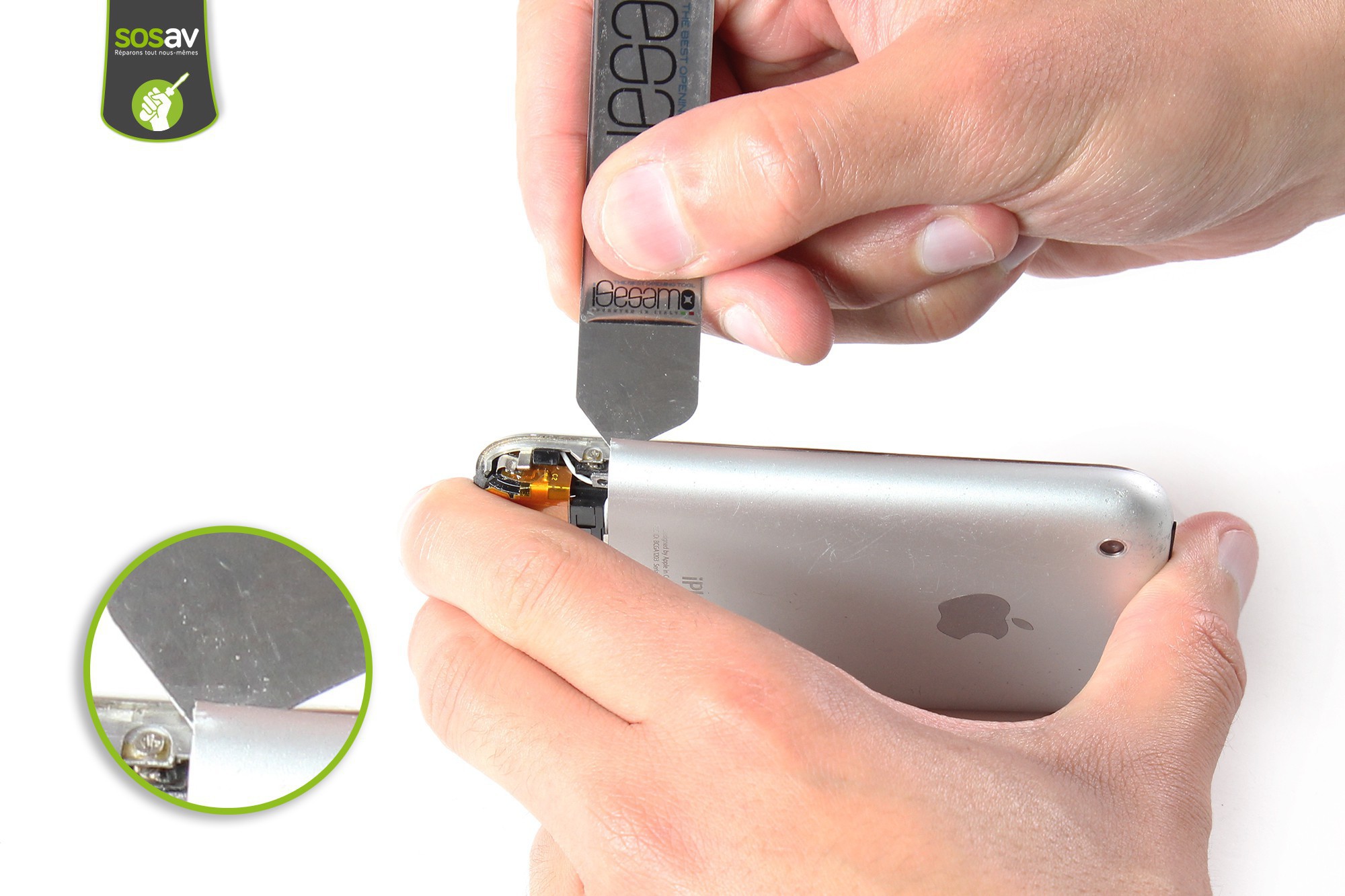

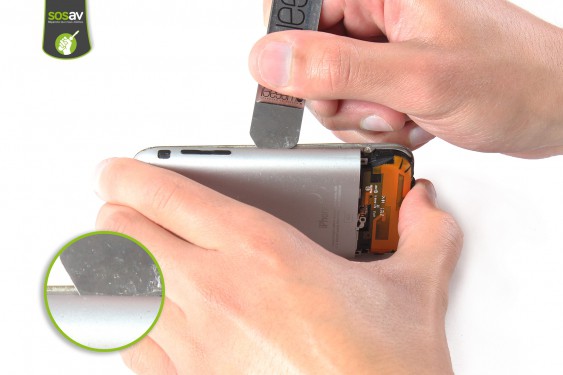

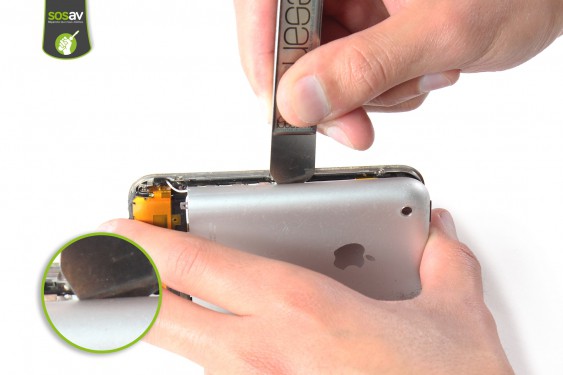

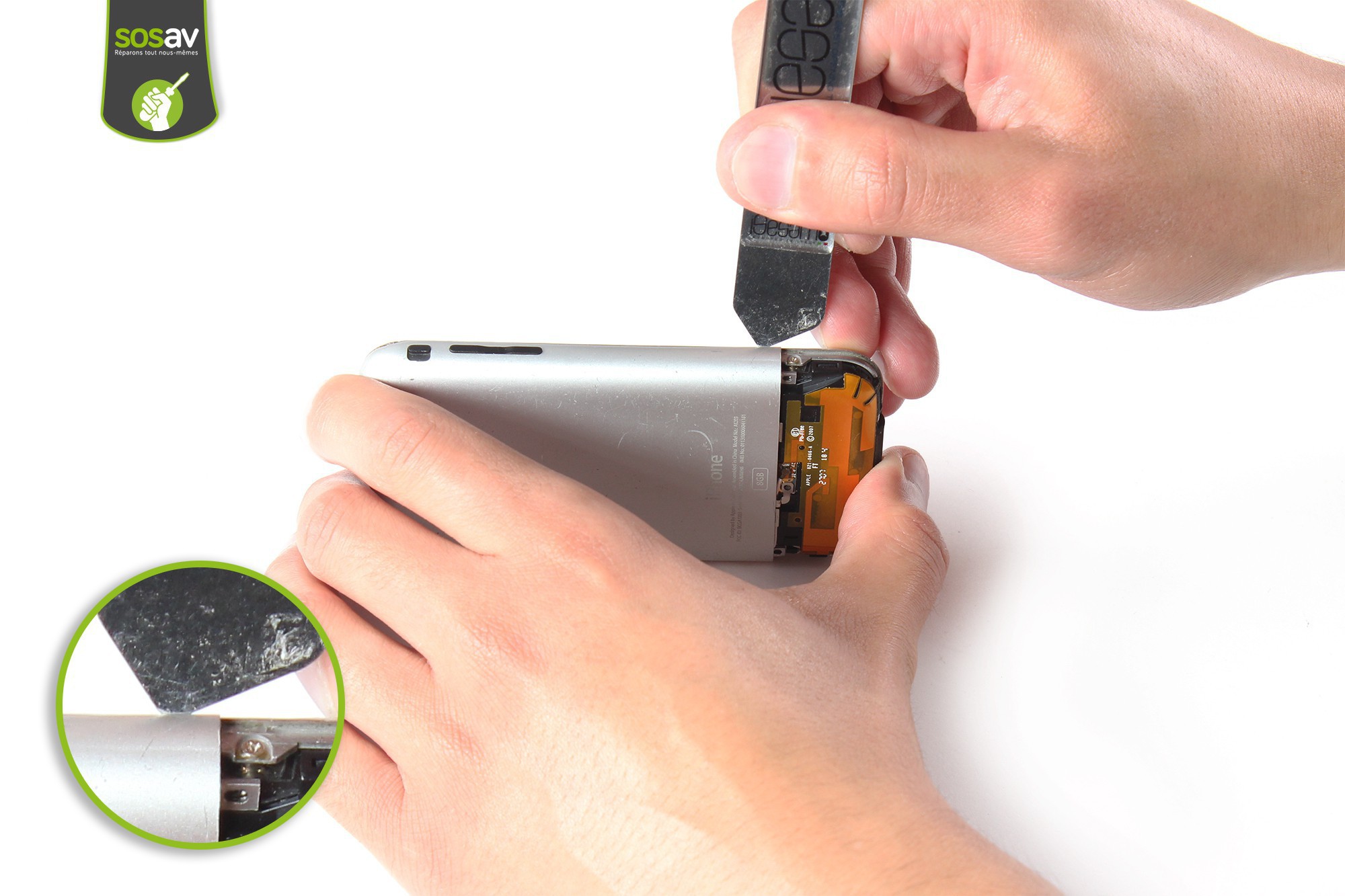

  • Insérez ensuite la spatule iSesamo dans l'interstice châssis arrière-coque du côté droit, puis faites délicatement levier progressivement, en remontant doucement.
  • Cette opération peut être longue et difficile. Soyez minutieux !
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 9 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 9 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 9 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 9 - image 3)

    Etape 9

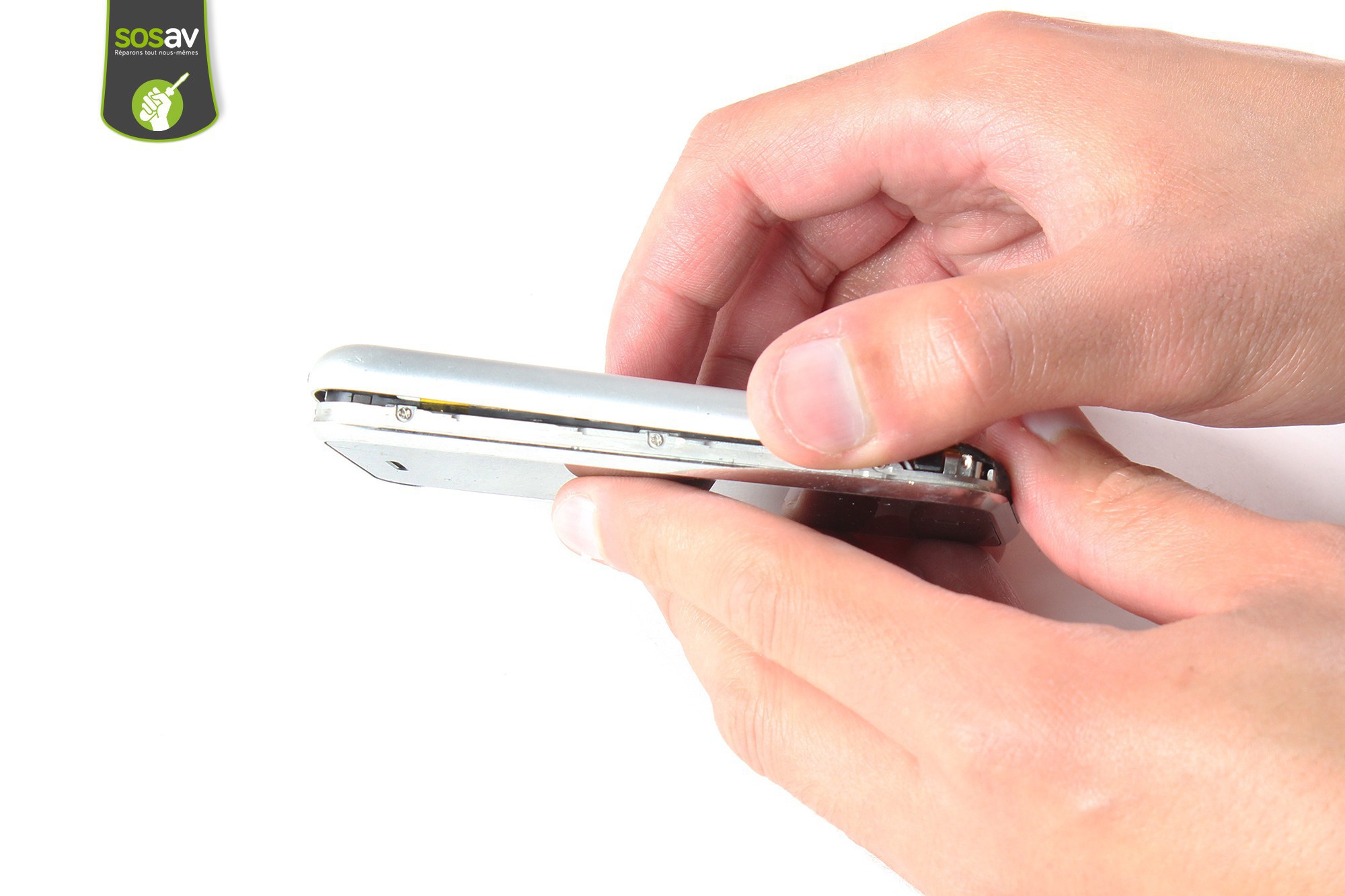

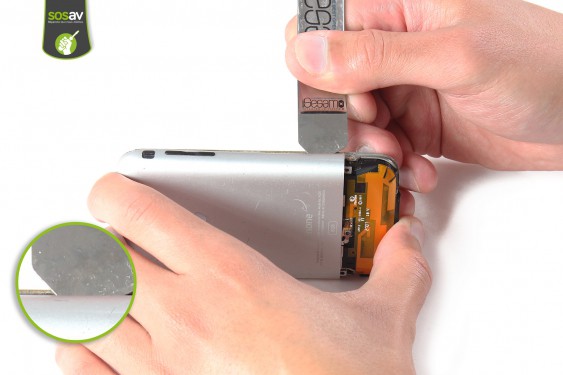

  • Toujours la spatule iSesamo en main, répétez l'opération mais cette fois-ci du côté gauche.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 10 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 10 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 10 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 10 - image 3)

    Etape 10

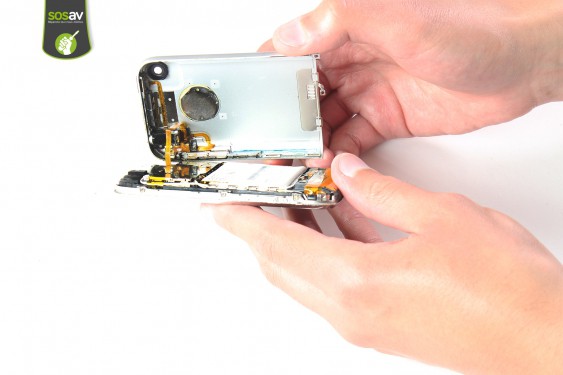

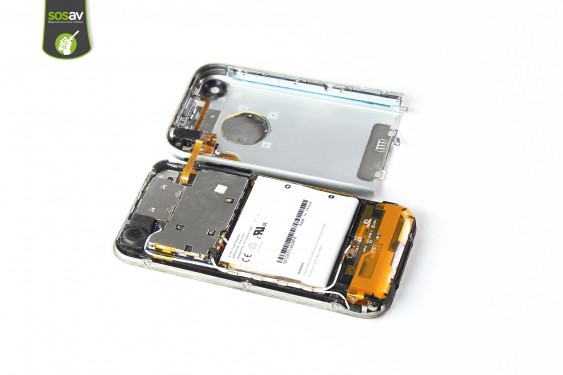

  • Saisissez le châssis arrière et ouvrez-le à la manière d'un livre.
  • Ne retirez pas le châssis à cette étape là, ce dernier étant lié par une nappe au reste du téléphone !
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 11 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 11 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 11 - image 2)

    Etape 11

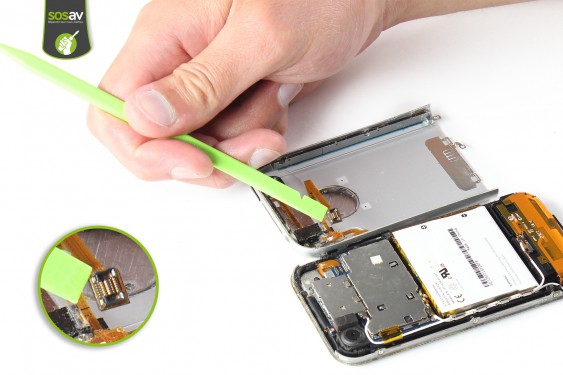

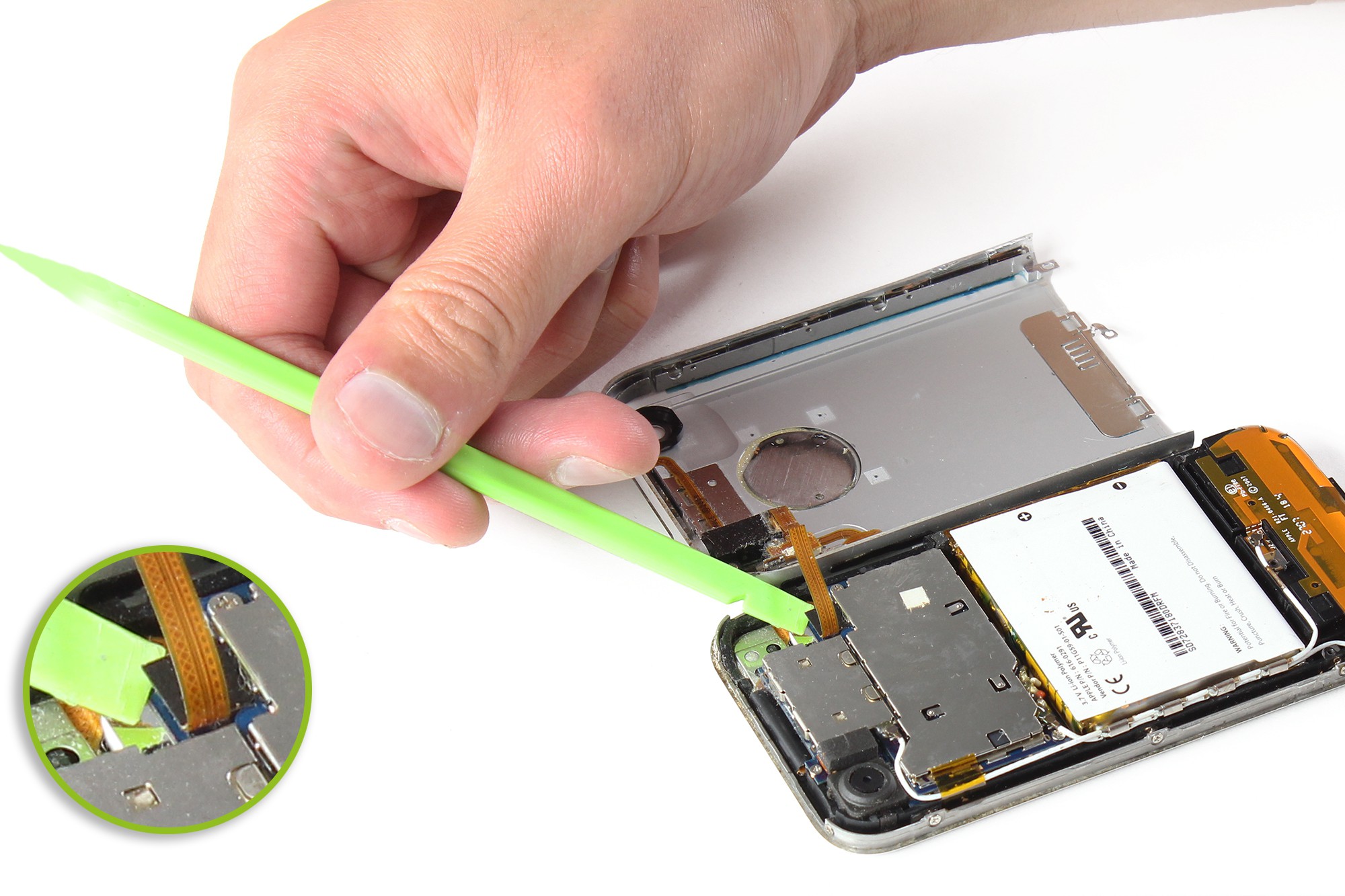

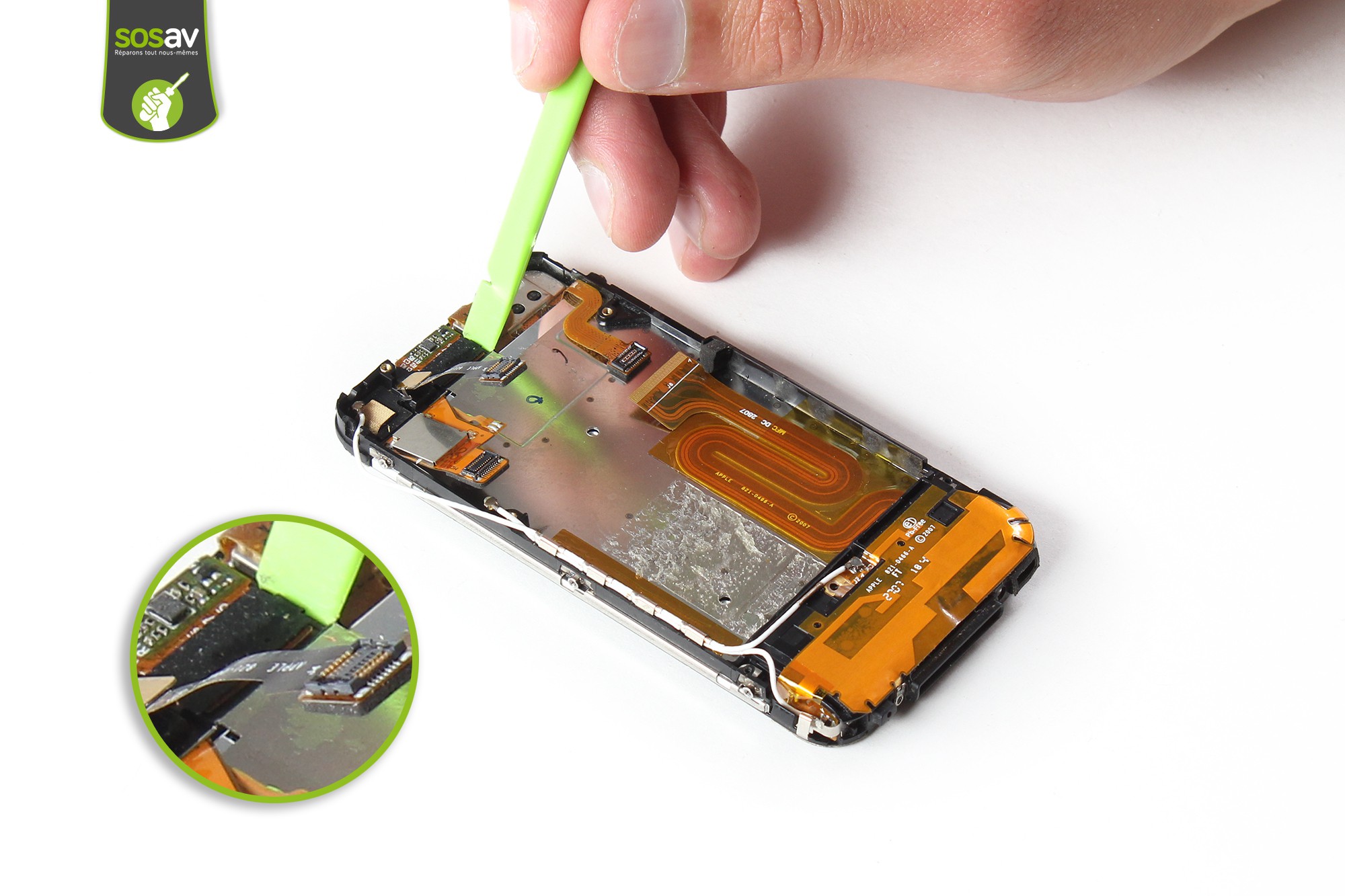

  • Reprenez la spatule en nylon pour déconnecter la nappe de liaison des boutons volume et power du téléphone.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 12 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 12 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 12 - image 2)

    Etape 12

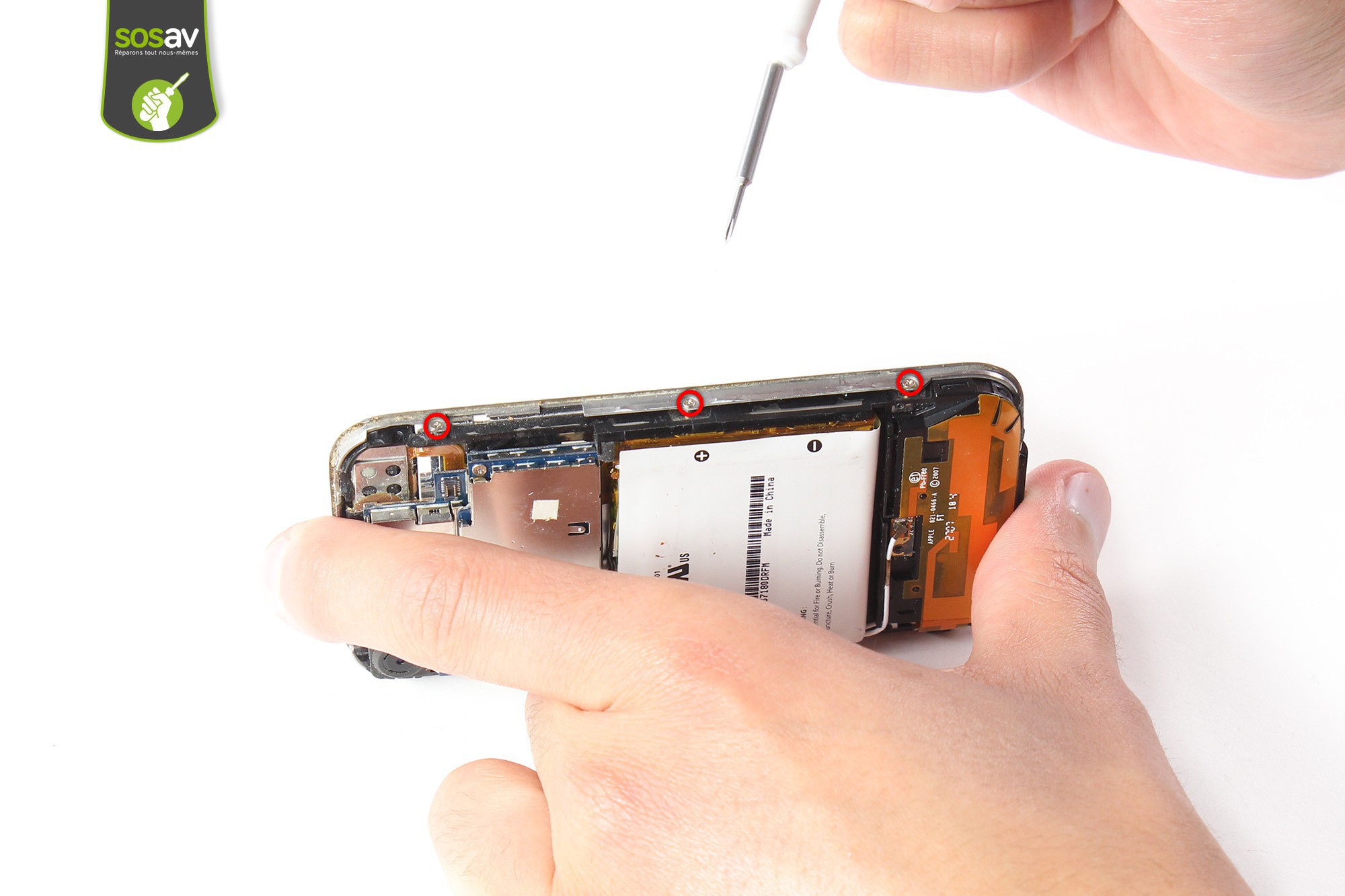

  • Utilisez le tournevis cruciforme afin de dévisser les 6 vis entourées en rouge servant à maintenir le châssis externe.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 13 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 13 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 13 - image 2)

    Etape 13

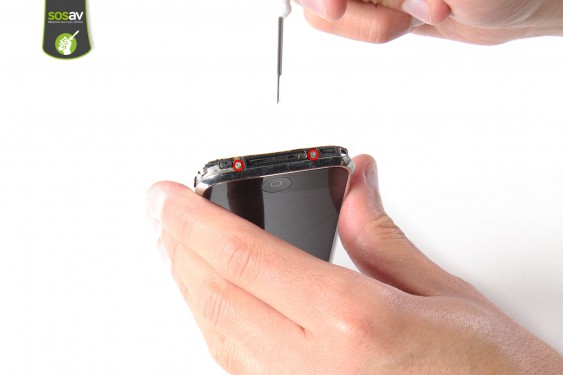

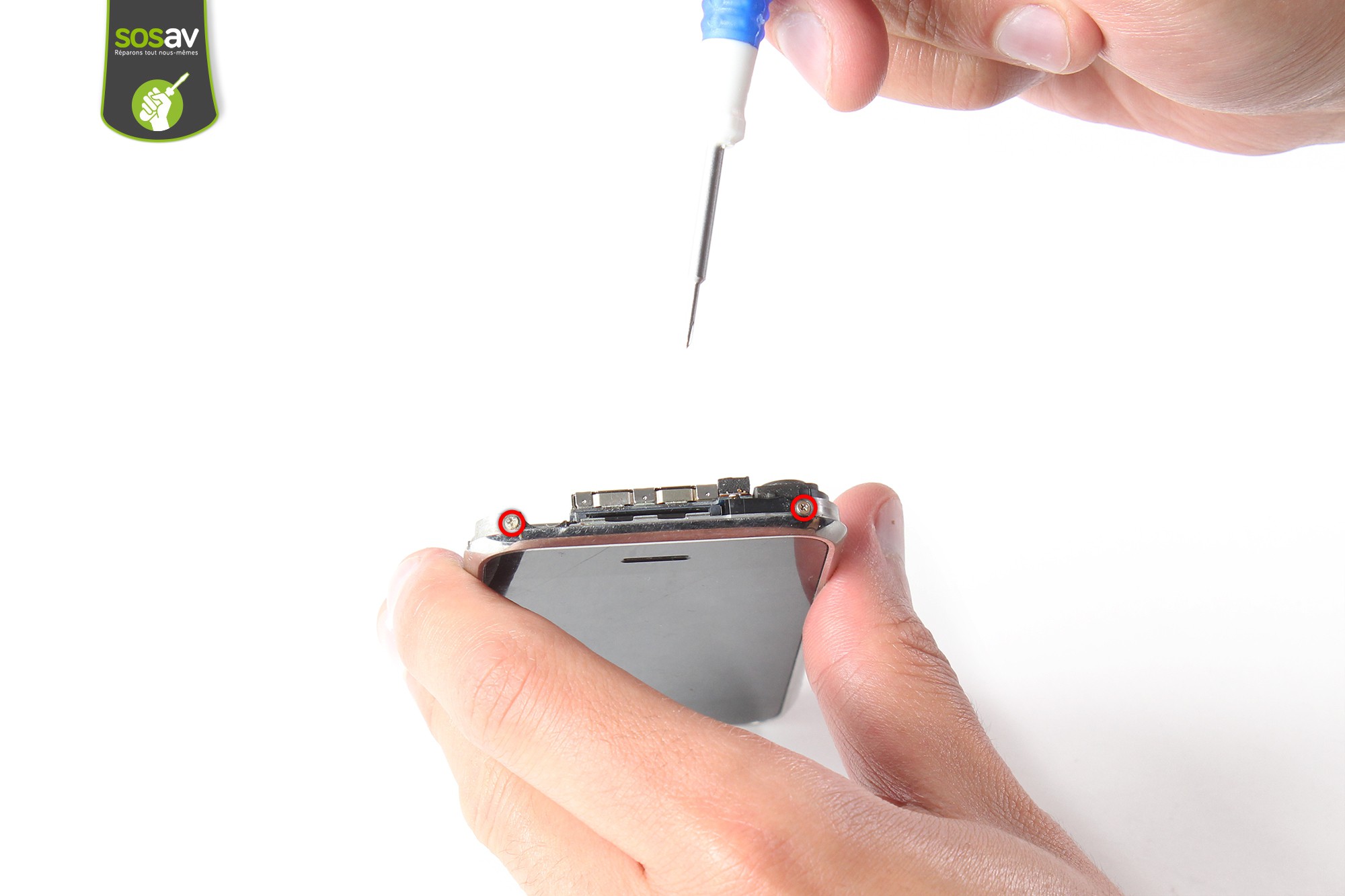

  • Dévissez ensuite, toujours avec le cruciforme, les 4 vis situées sur la tranche supérieure et inférieure du téléphone.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 14 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 14 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 14 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 14 - image 3)

    Etape 14

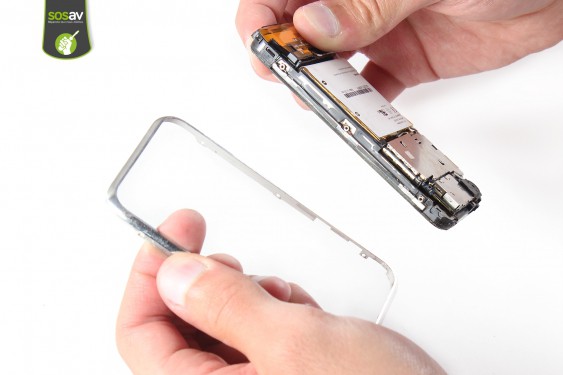

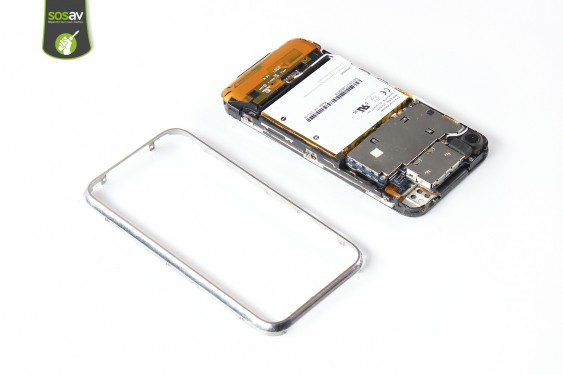

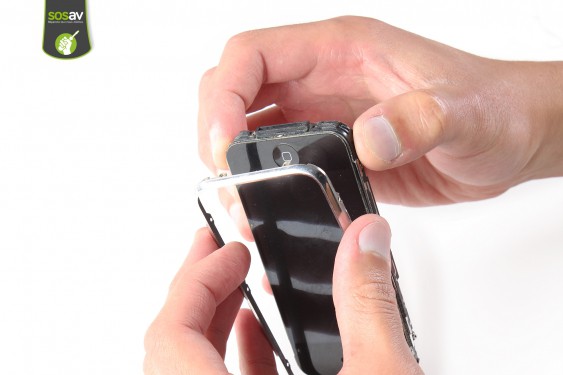

  • Saisissez ensuite le châssis externe et procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 15 - image 1) zoom_in

    Etape 15

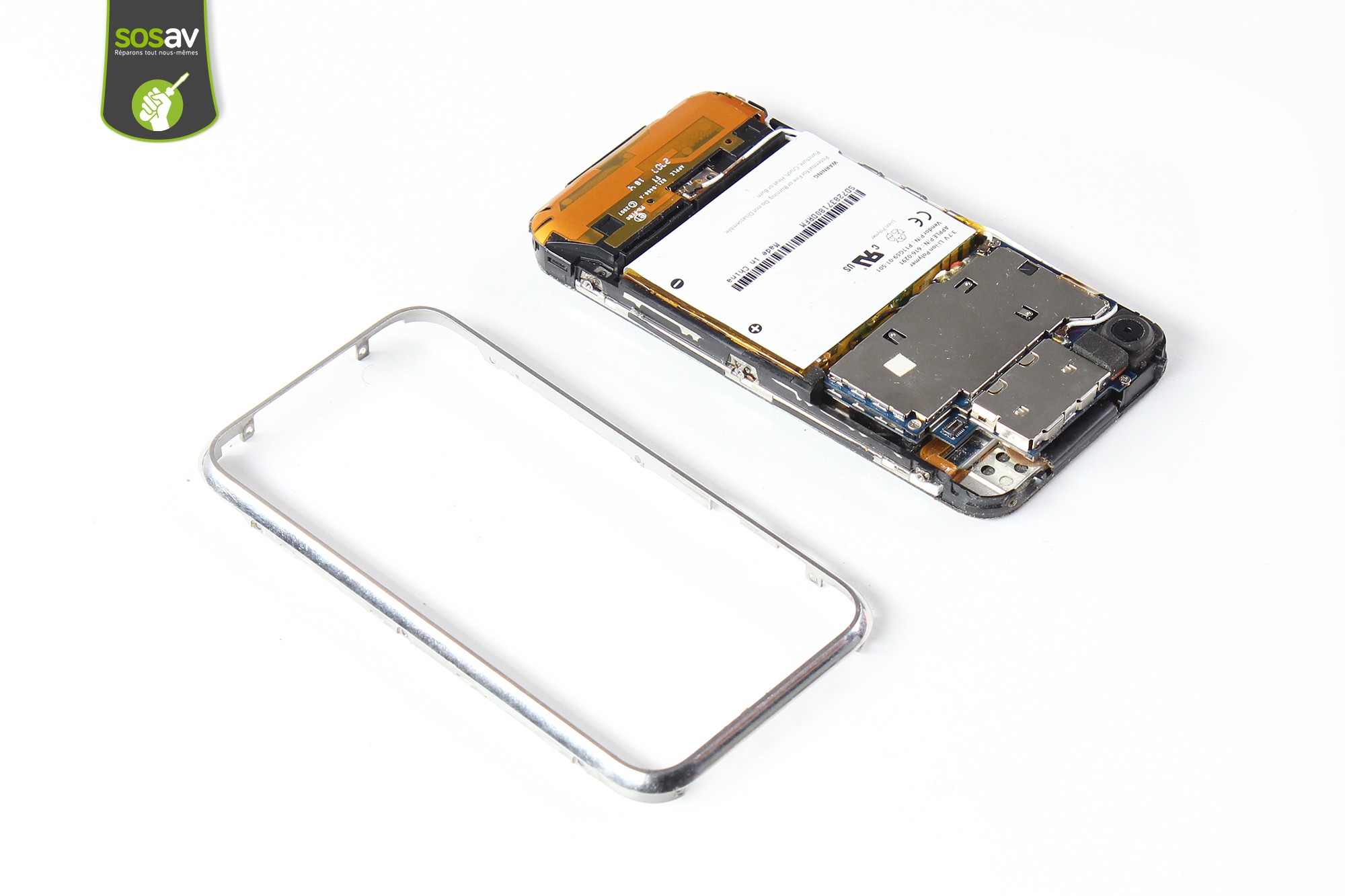

  • Le châssis externe de votre iPhone 1ere génération est désormais démonté.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 16 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 16 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 16 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 16 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 16 - image 4)

    Etape 16

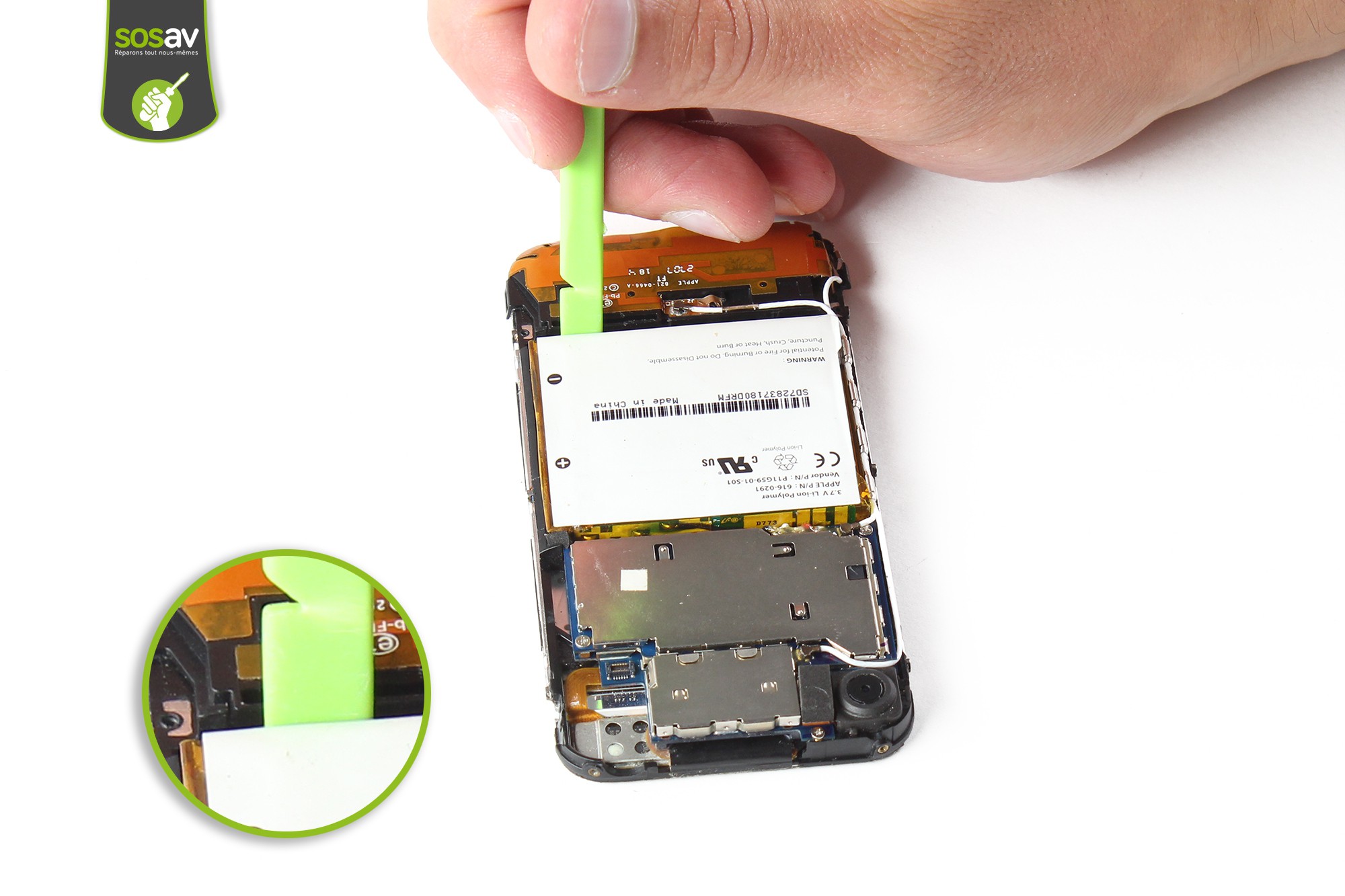

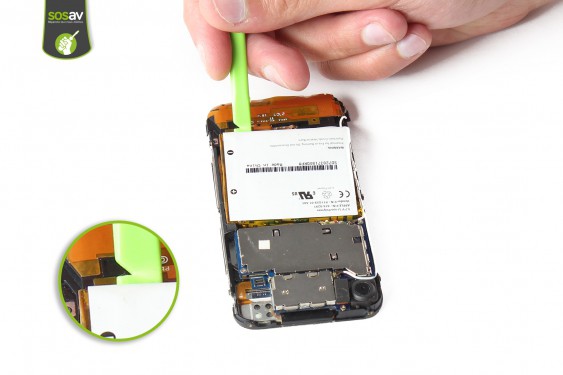

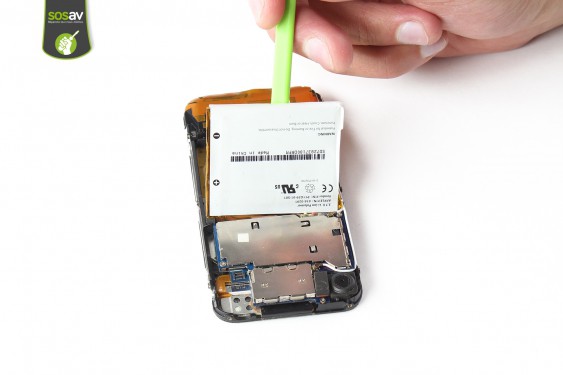

  • Utilisez la spatule en nylon afin de soulever la batterie et la sortir hors de son logement.
  • La batterie est tès fortement collée sur le châssis, son retrait peut être difficile !
  • Ne retirez pas totalement la batterie, cette dernière étant soudée à la carte mère !
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 17 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 17 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 17 - image 2)

    Etape 17

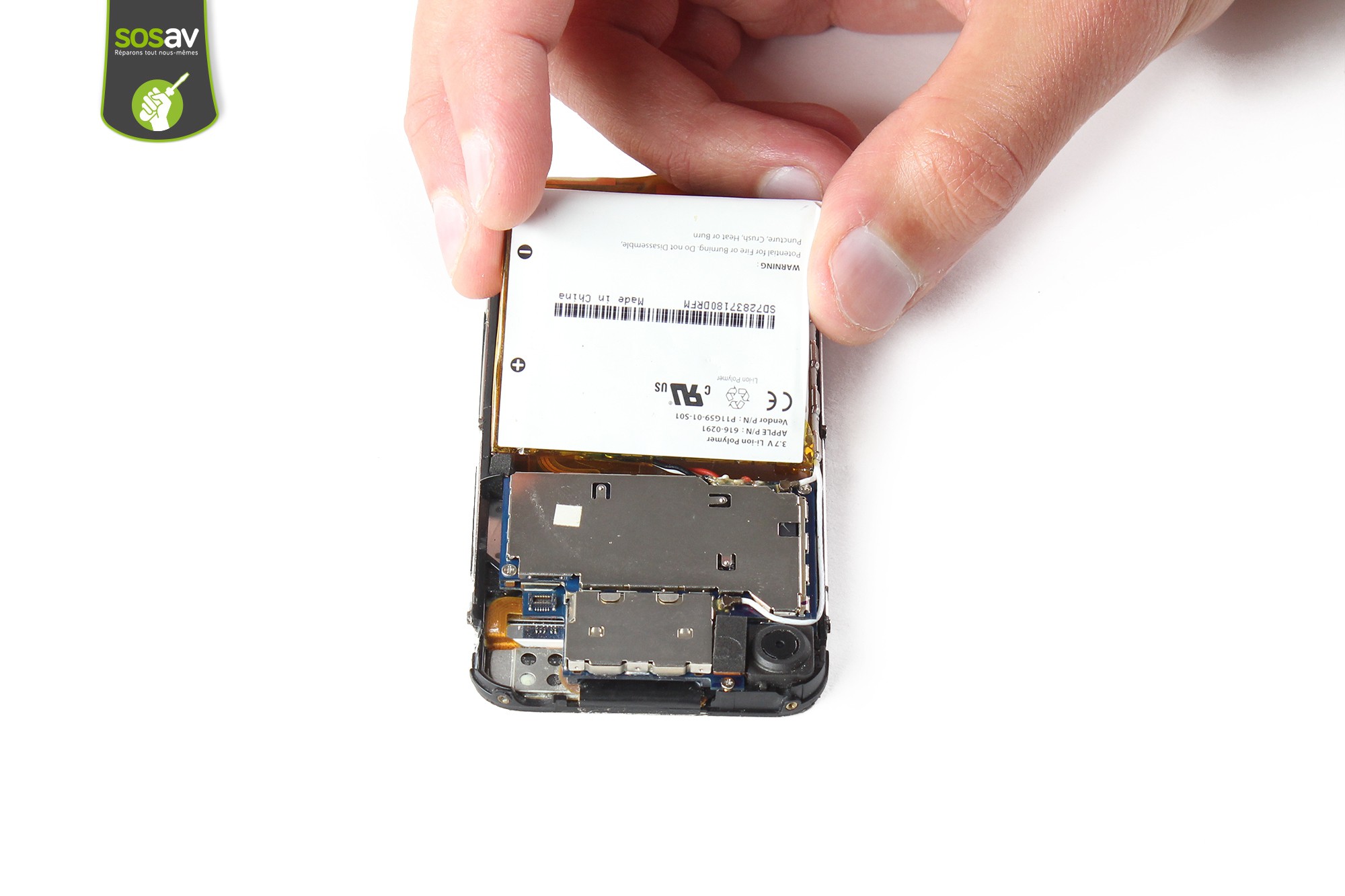

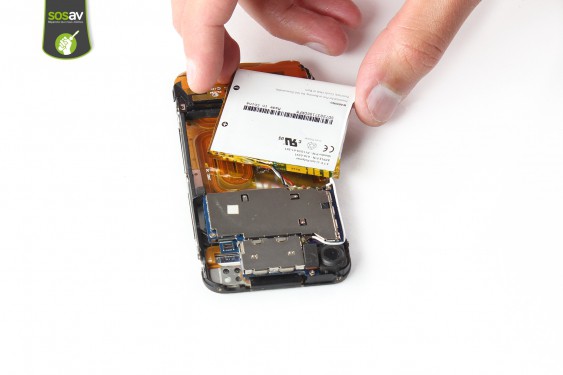

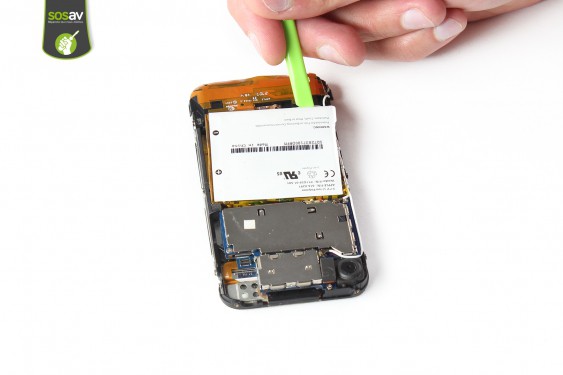

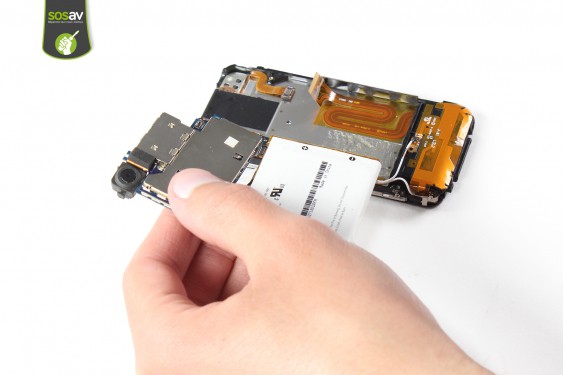

  • Saisissez la batterie et décalez-la légèrement sur le côté.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 18 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 18 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 18 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 18 - image 3)

    Etape 18

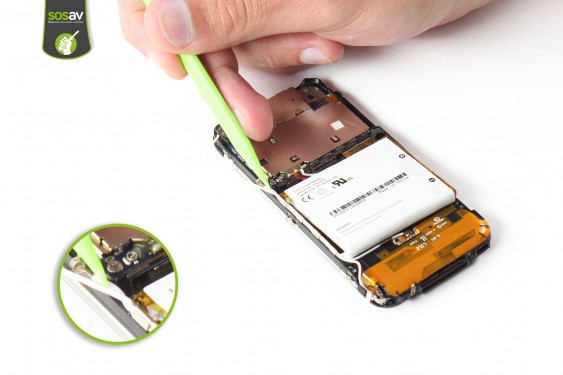

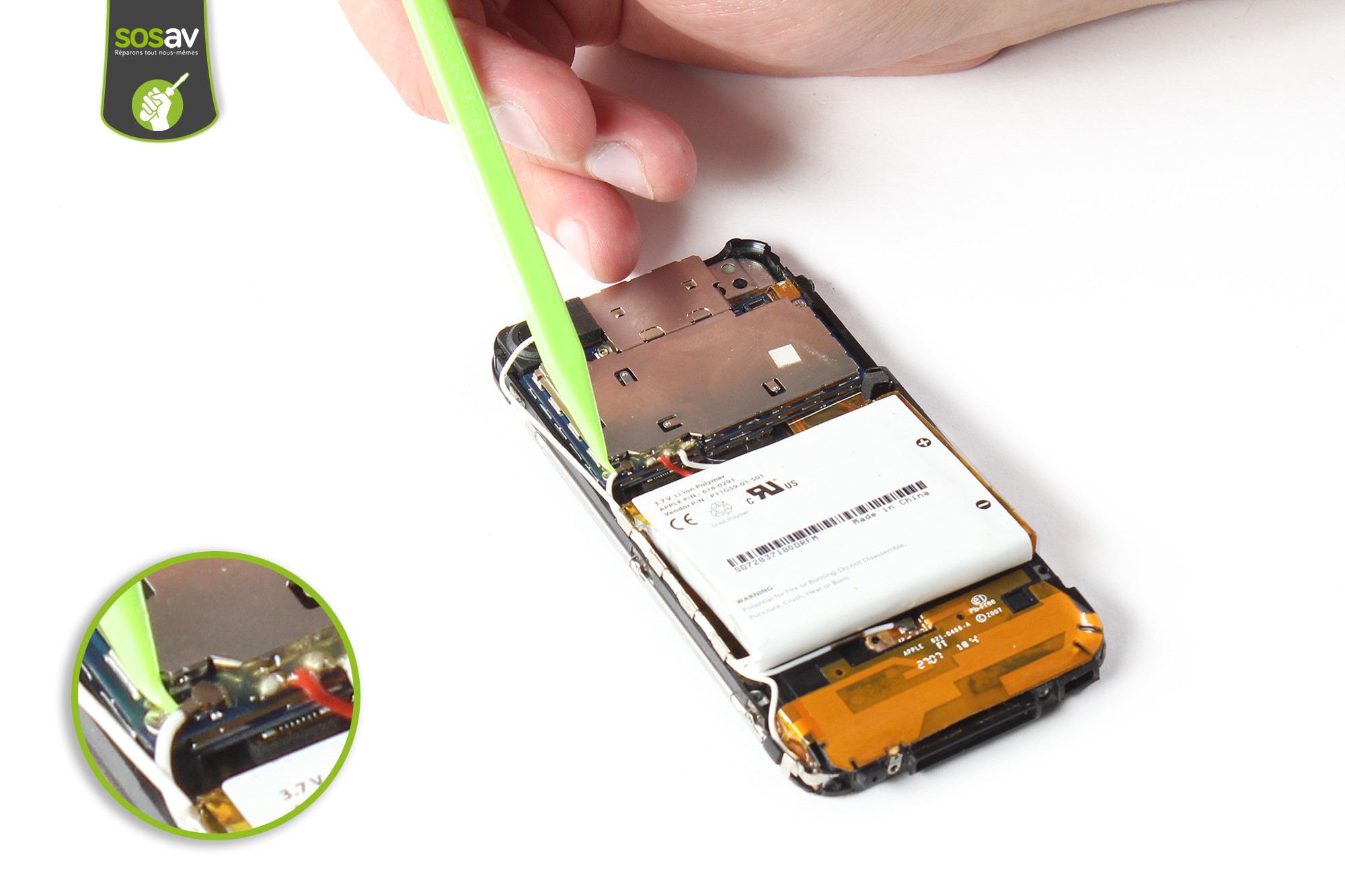

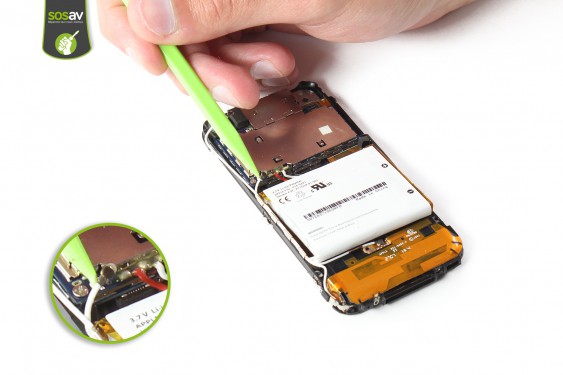

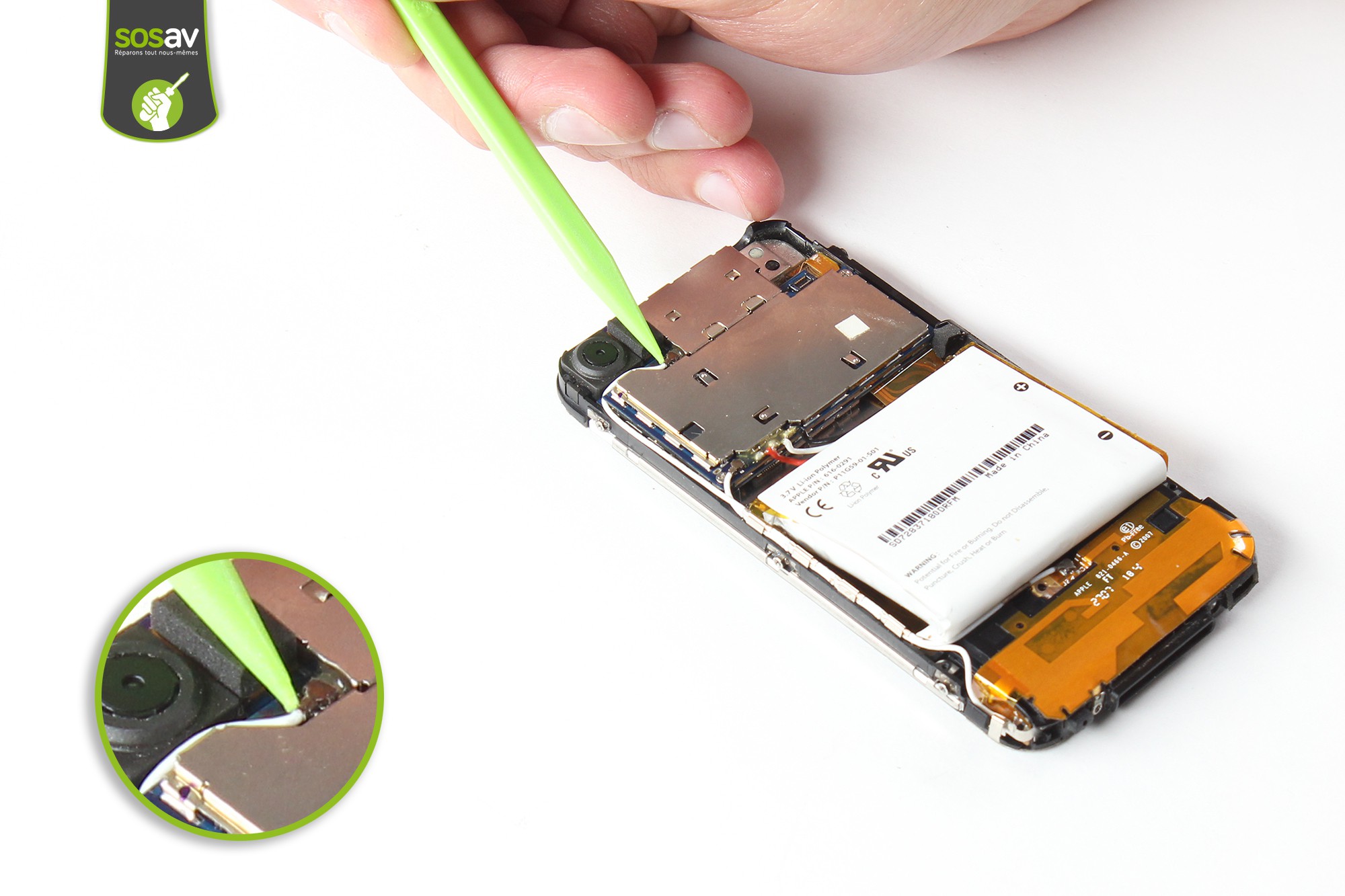

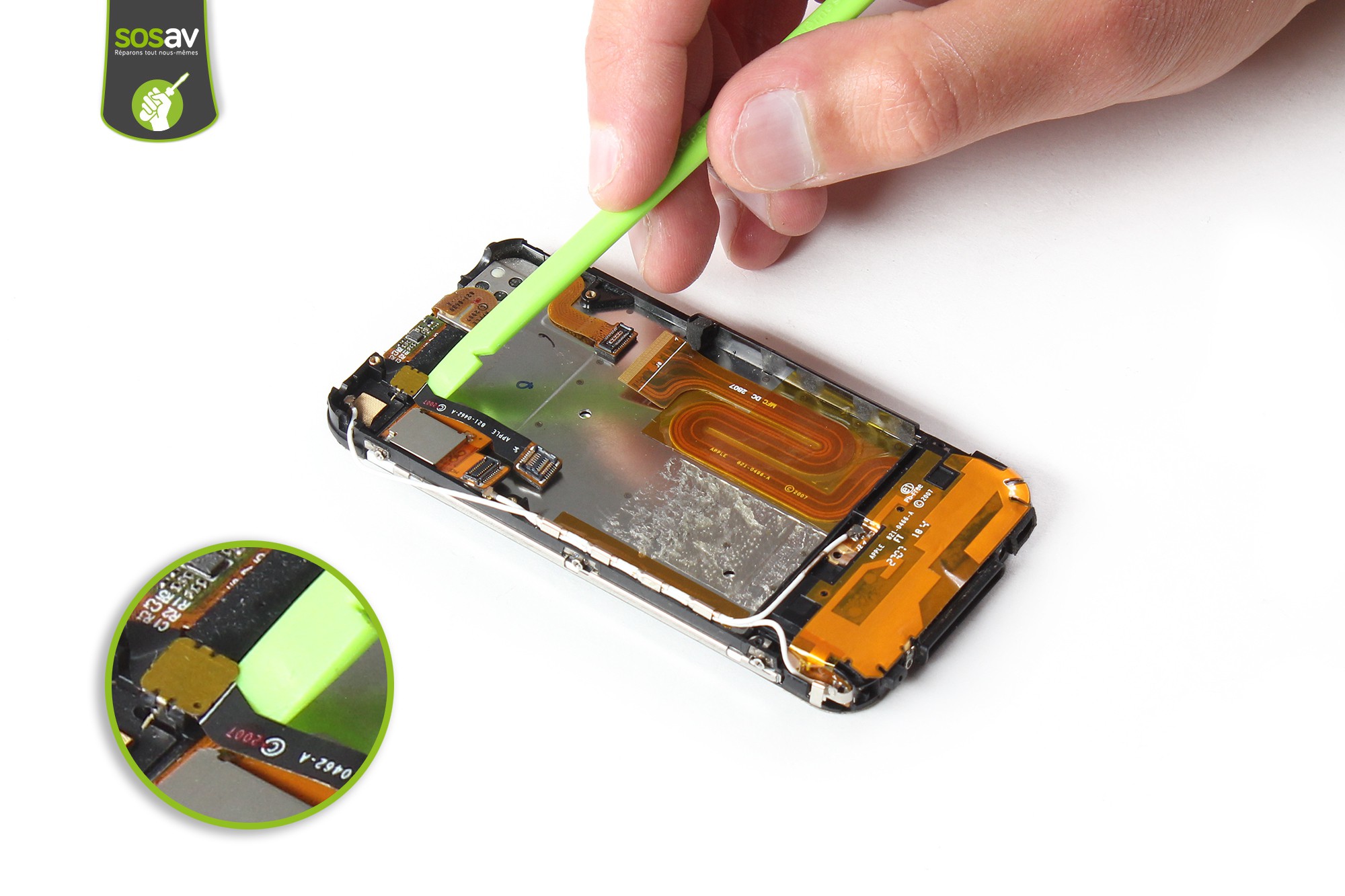

  • Utilisez la pointe de la spatule en nylon afin de déconnecter l'antenne GSM principale.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 19 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 19 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 19 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 19 - image 3)

    Etape 19

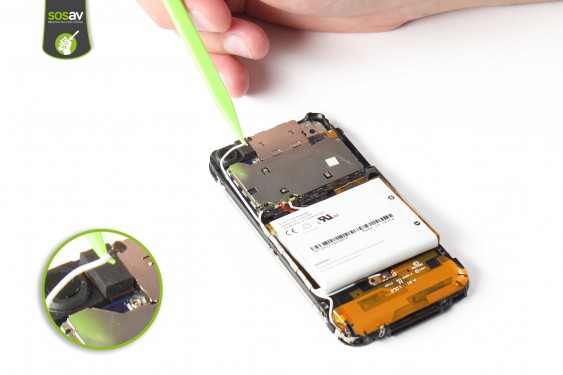

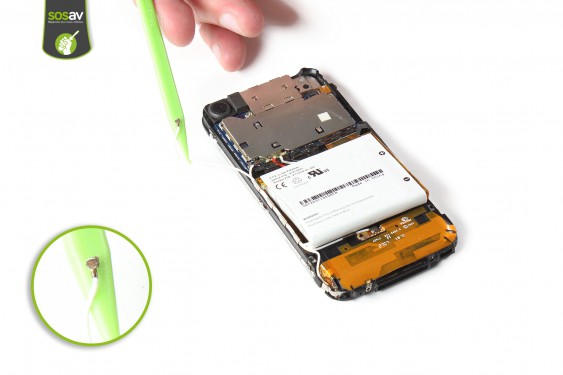

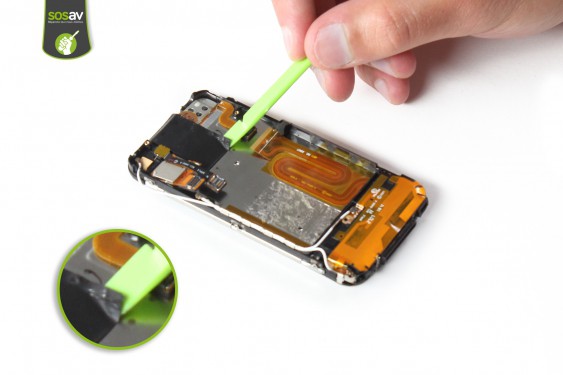

  • Déconnectez ensuite l'antenne secondaire à l'aide de la pointe de la spatule en nylon.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 20 - image 1) zoom_in

    Etape 20

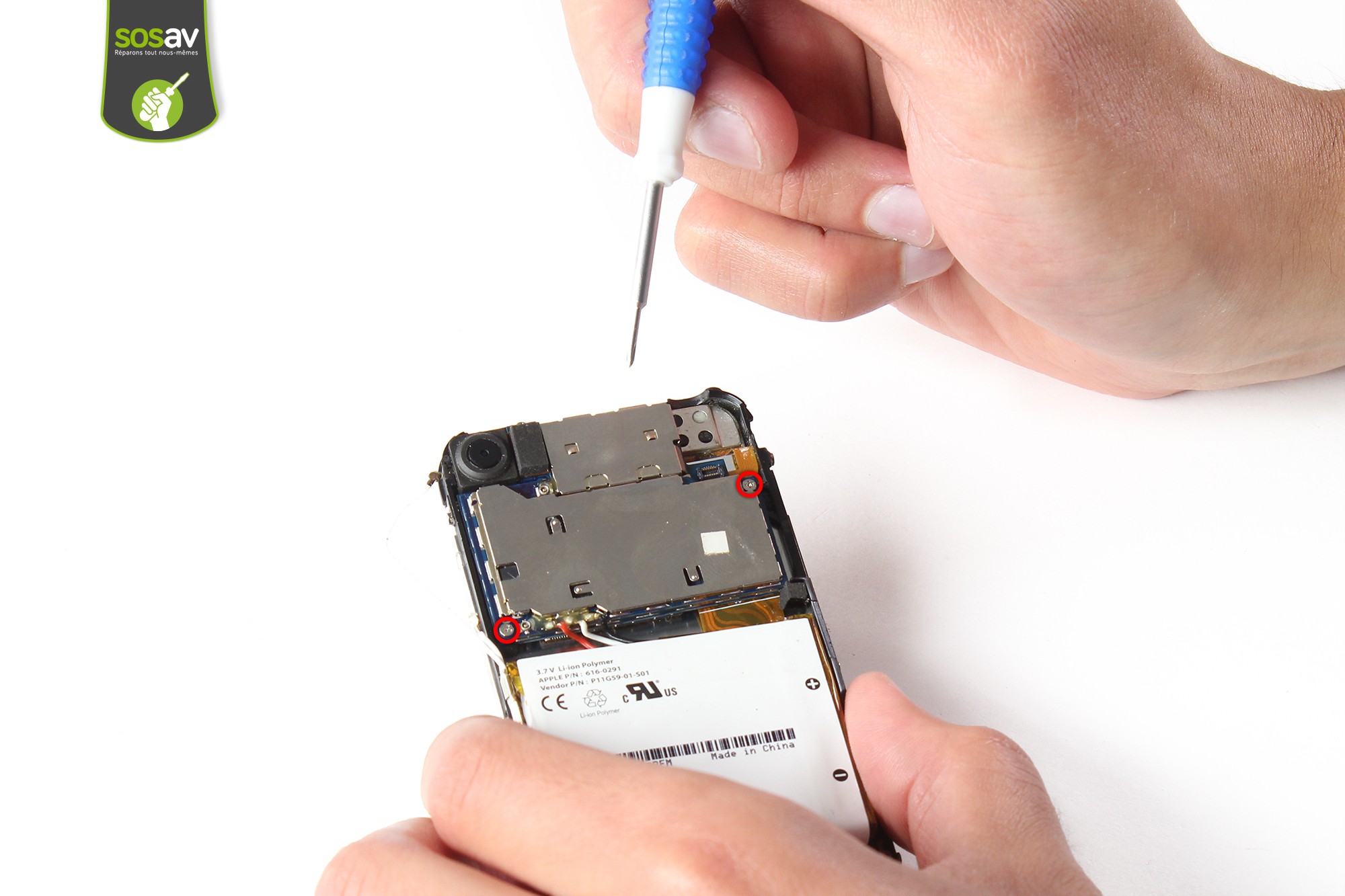

  • Utilisez le cruciforme afin de dévisser les deux vis entourées en rouge servant à maintenir la carte mère.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 21 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 21 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 21 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 21 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 21 - image 4)

    Etape 21

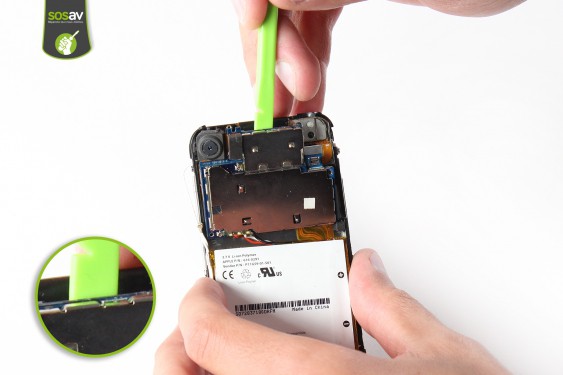

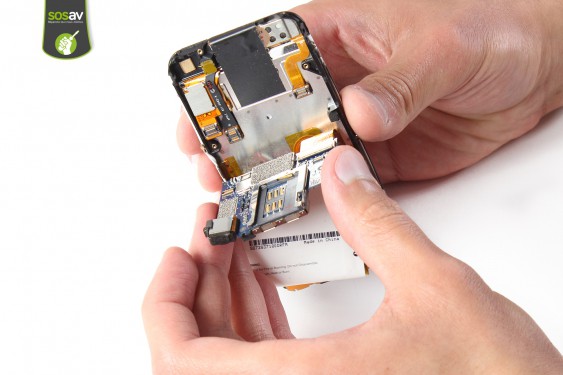

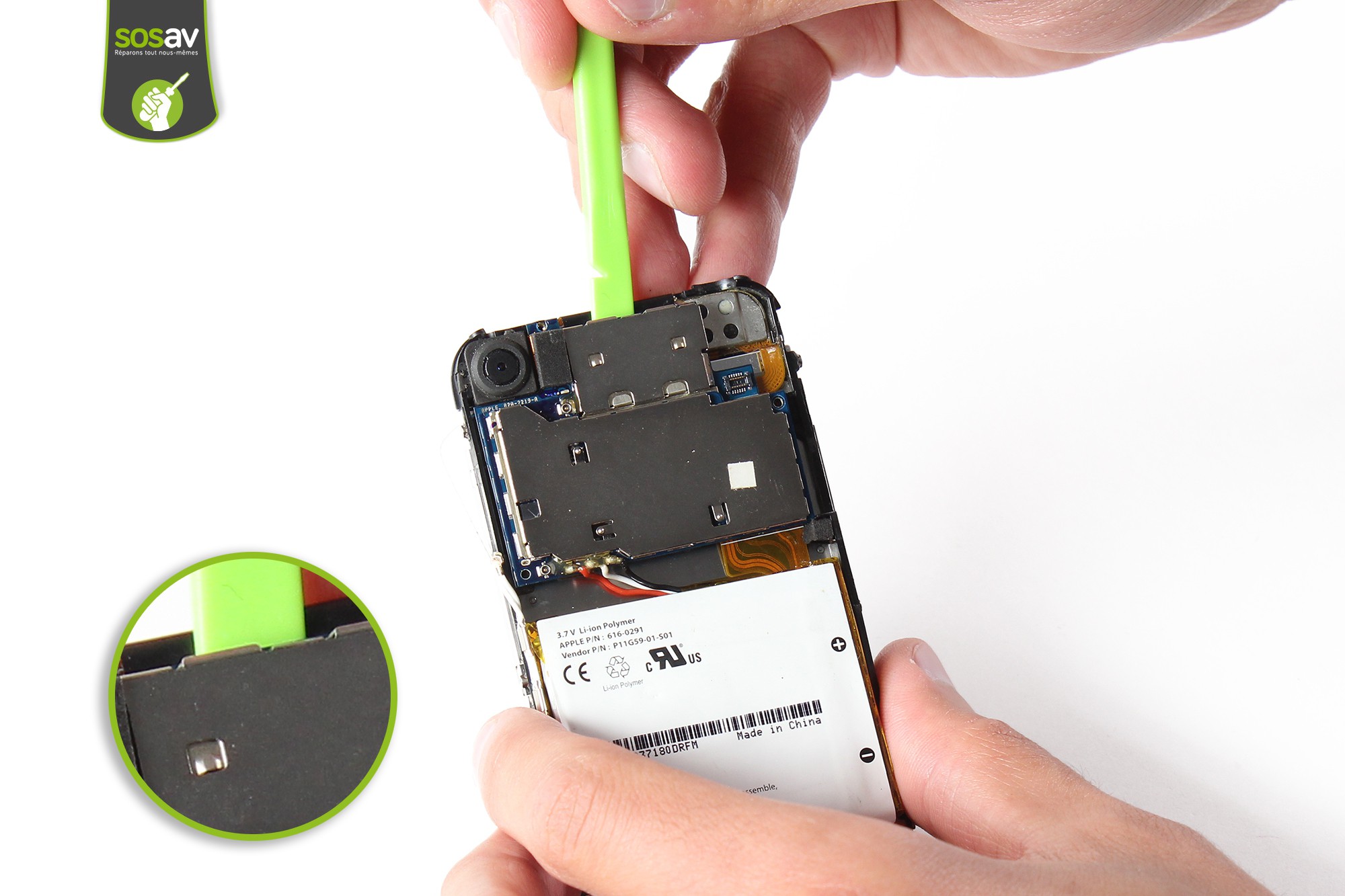

  • Réutilisez la spatule en nylon pour faire délicatement levier sur le dessus de la carte mère.
  • Puis saisissez-la afin de la retourner sur 90° environ.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 22 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 22 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 22 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 22 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 22 - image 4)

    Etape 22

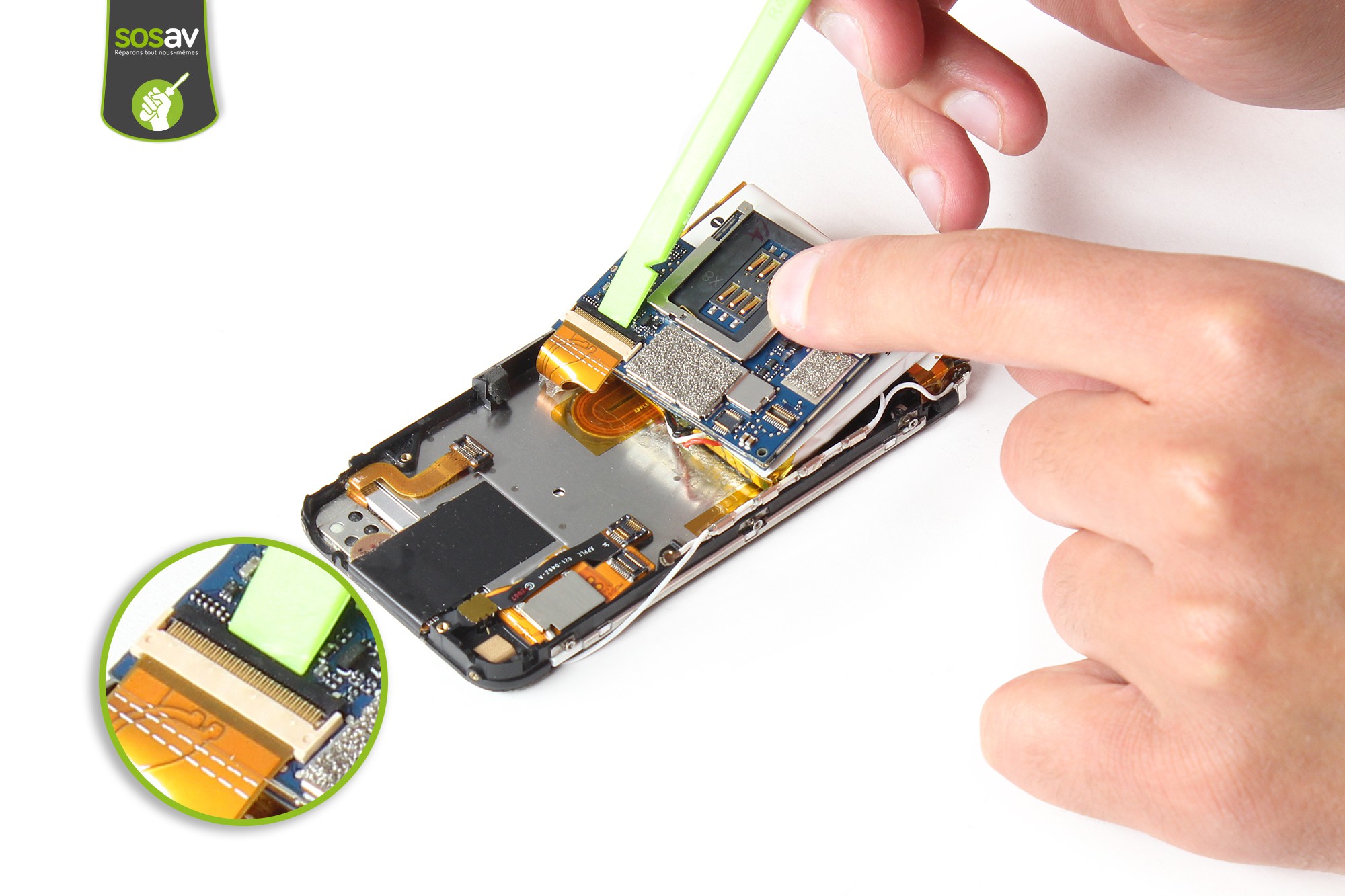

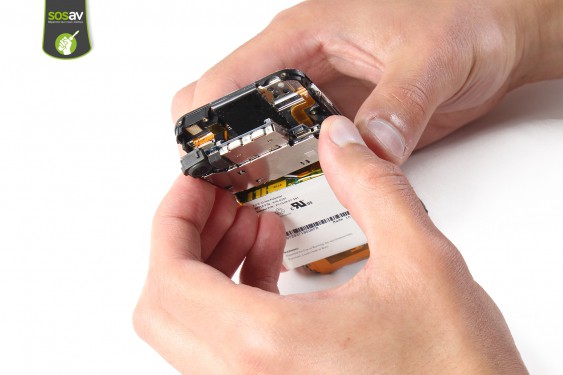

  • Déconnectez ensuite la nappe du connecteur de charge à l'aide de la spatule en nylon.

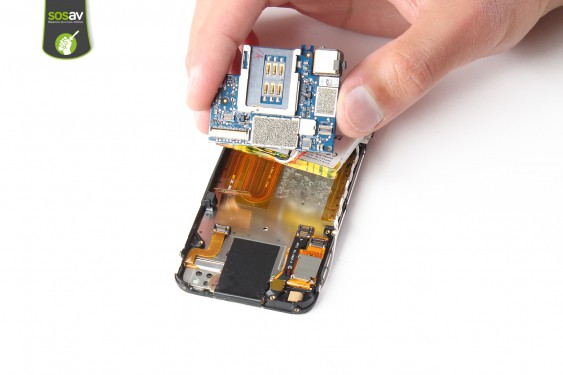

  • Saisissez la carte mère-batterie puis procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 23 - image 1) zoom_in

    Etape 23

  • La carte mère iPhone 1ère génération est désormais partiellement démontée.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 24 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 24 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 24 - image 2)

    Etape 24

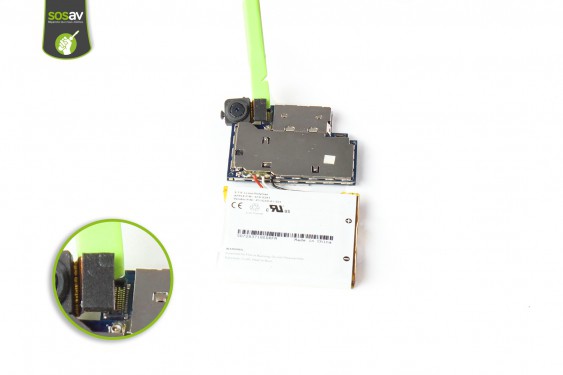

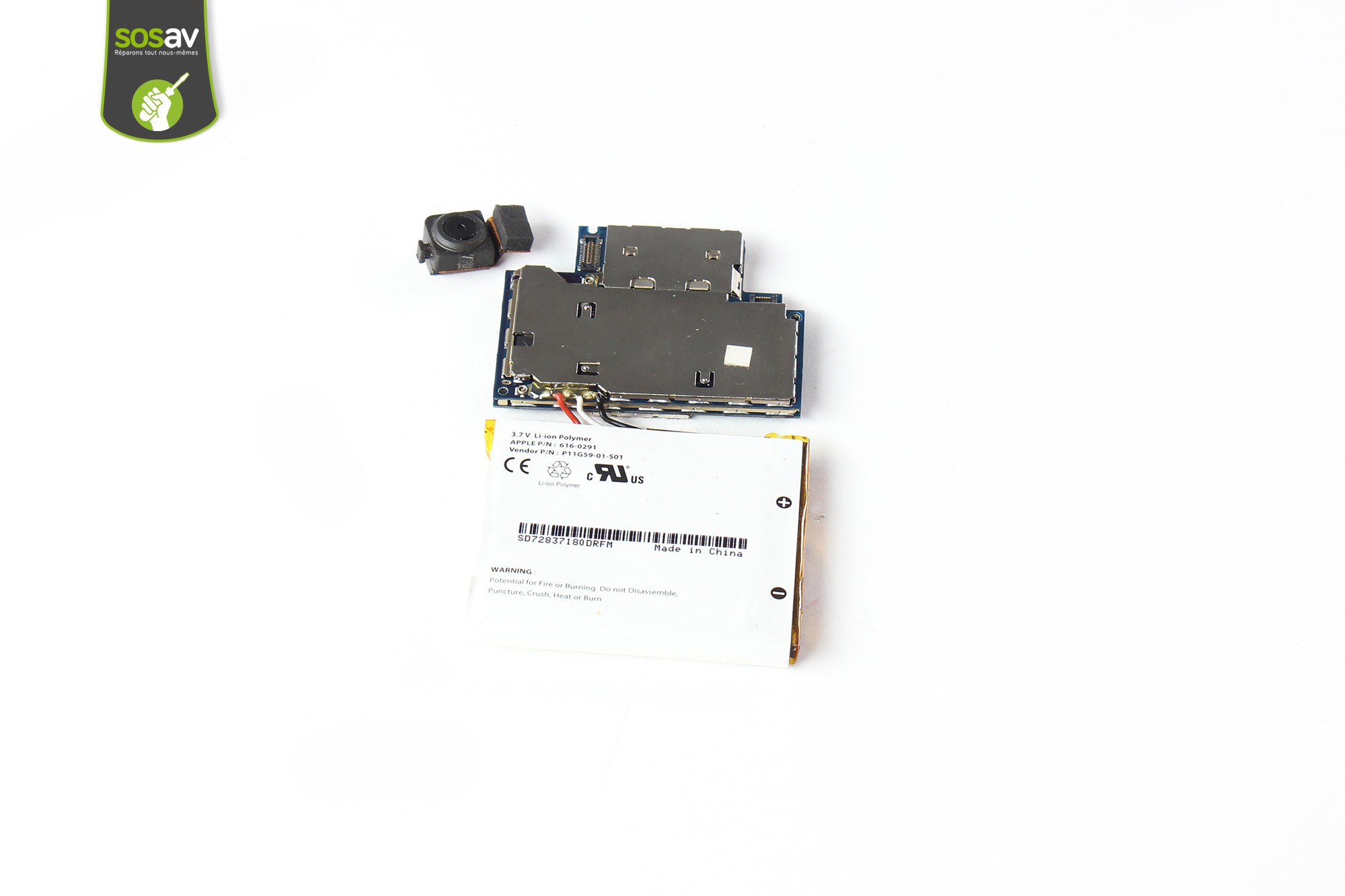

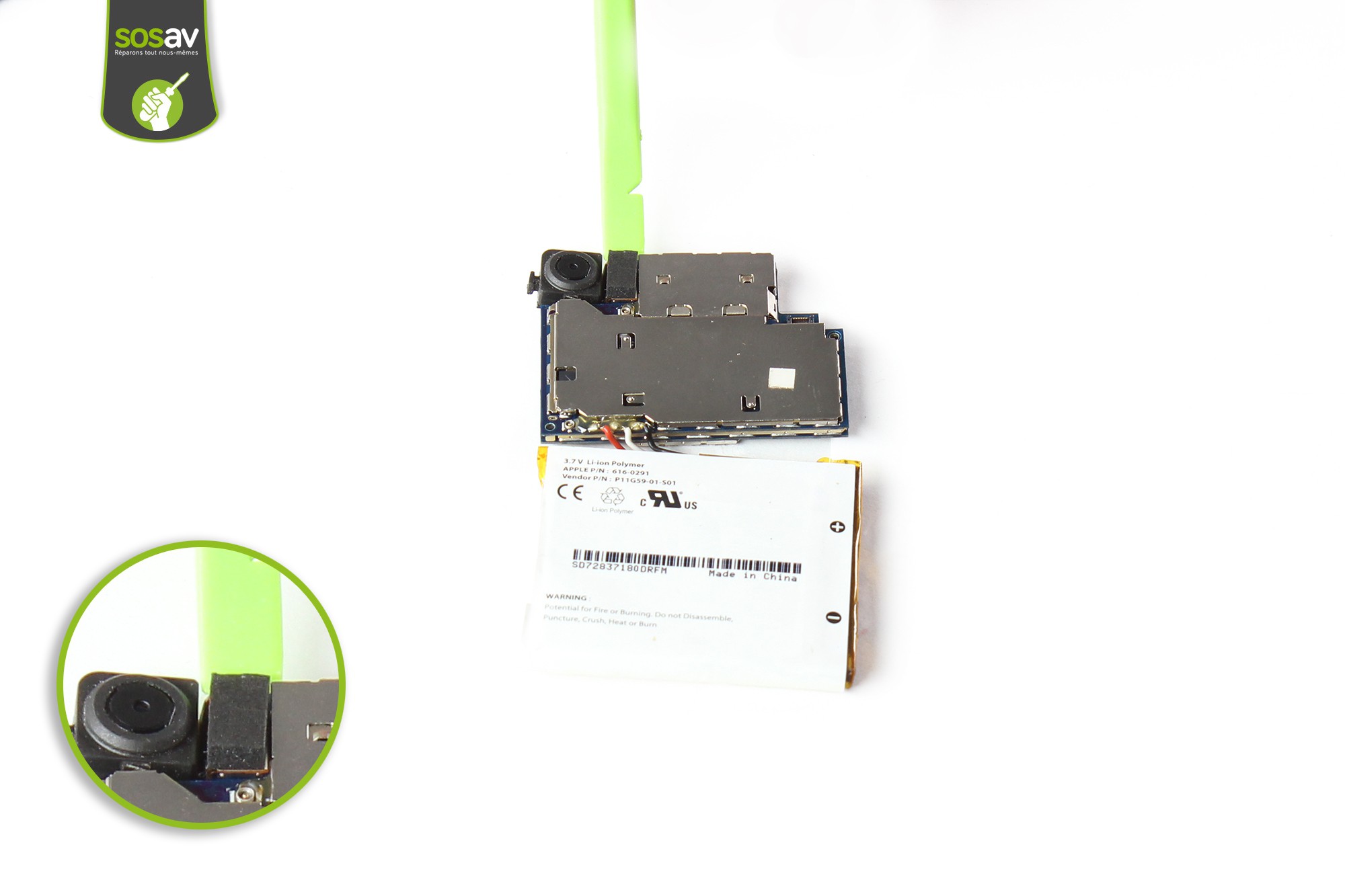

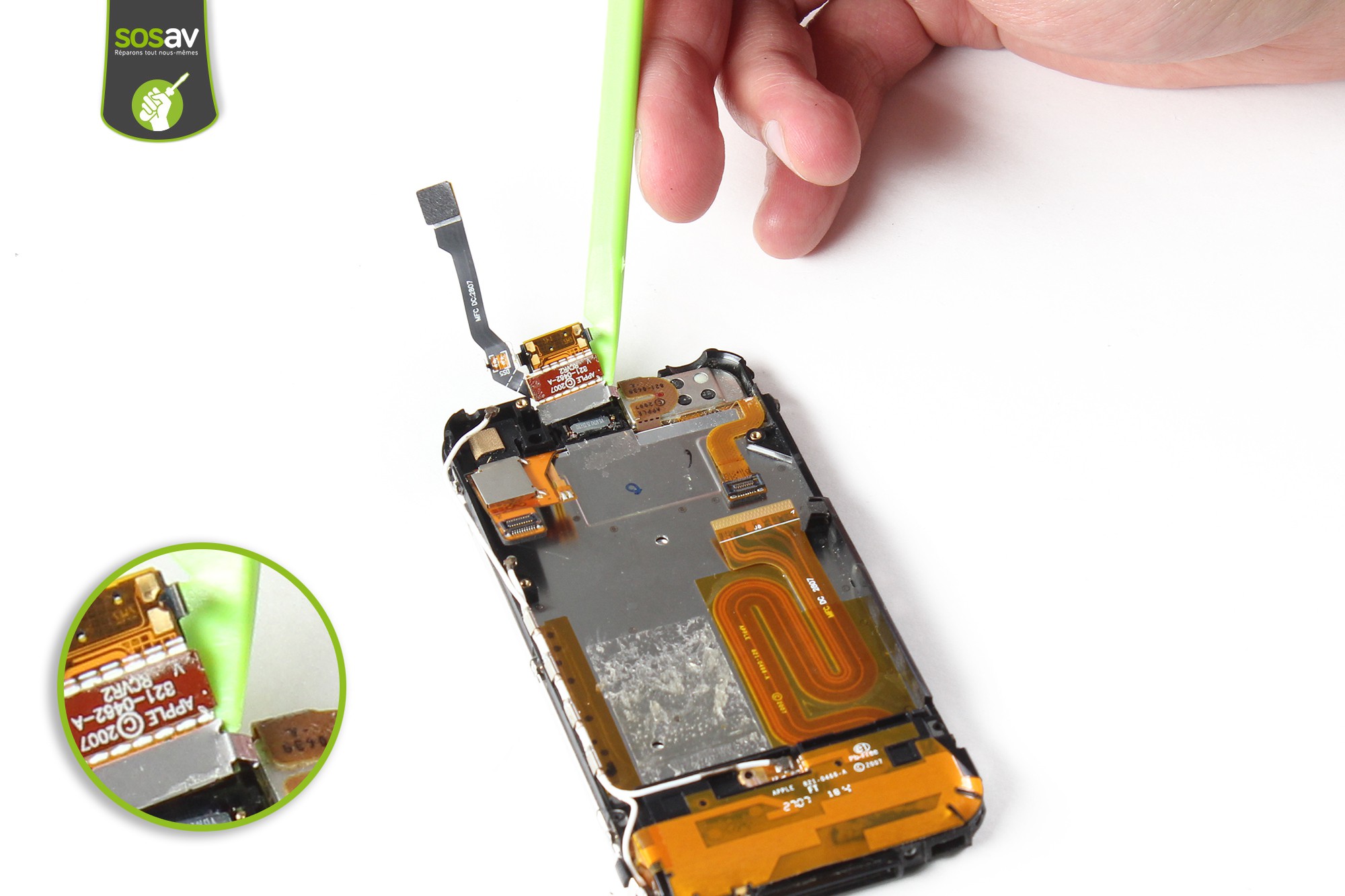

  • A présent, déconnectez la caméra arrière grâce à la spatule en nylon.
  • Procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 25 - image 1) zoom_in

    Etape 25

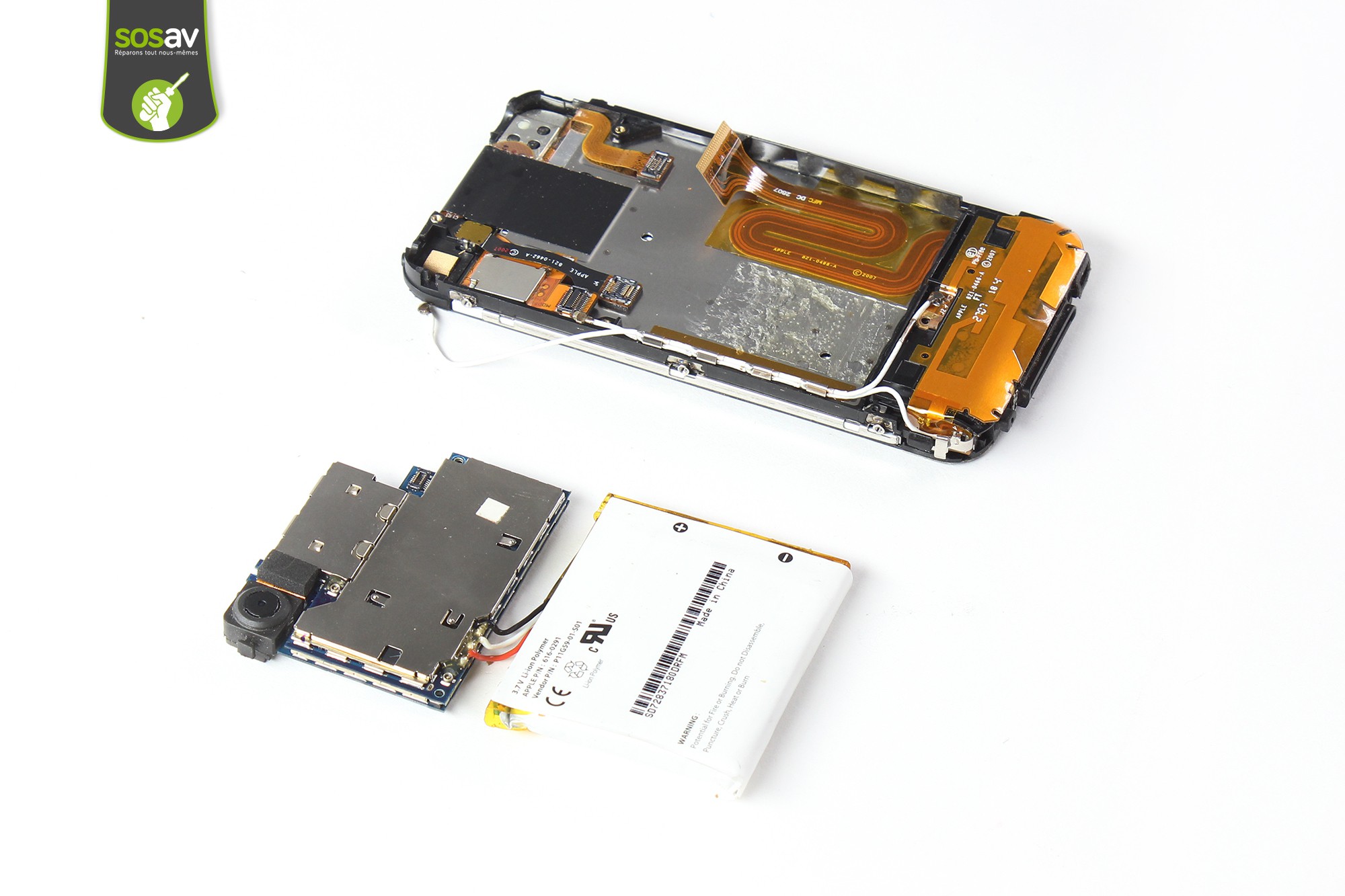

  • La carte mère de votre iPhone 1ere génération est désormais démontée.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 26 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 26 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 26 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 26 - image 3) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 26 - image 4)

    Etape 26

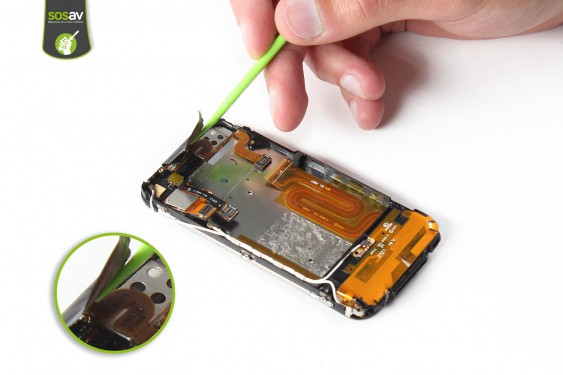

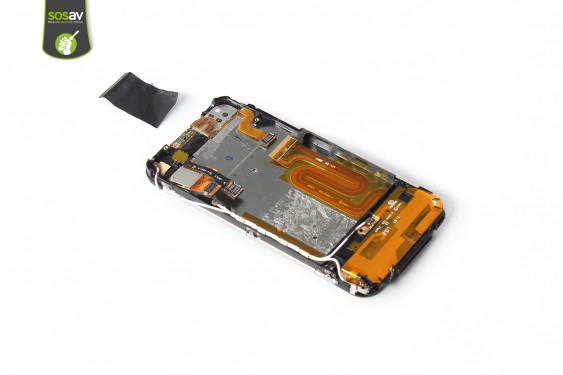

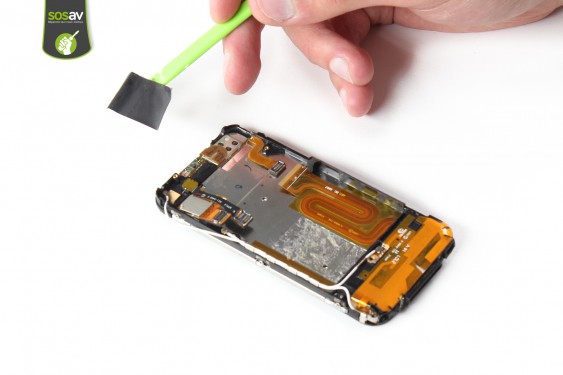

  • Utilisez la spatule en nylon afin de décoller l'adhésif recouvrant le capteur proximité.
  • Procédez à son retrait.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 27 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 27 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 27 - image 2)

    Etape 27

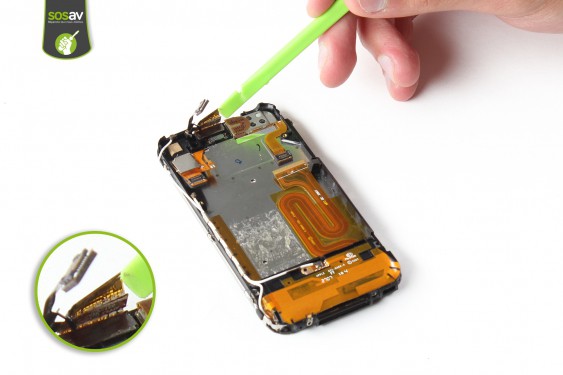

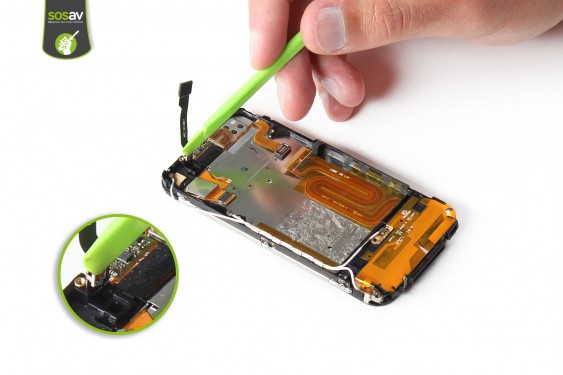

  • Utilisez la spatule en nylon afin de soulever ensuite la nappe du capteur proximité.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 28 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 28 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 28 - image 2) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 28 - image 3)

    Etape 28

  • Déclipsez ensuite le capteur proximité de son emplacement avec la spatule en nylon.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 29 - image 1) zoom_in
    Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 29 - image 1) Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 29 - image 2)

    Etape 29

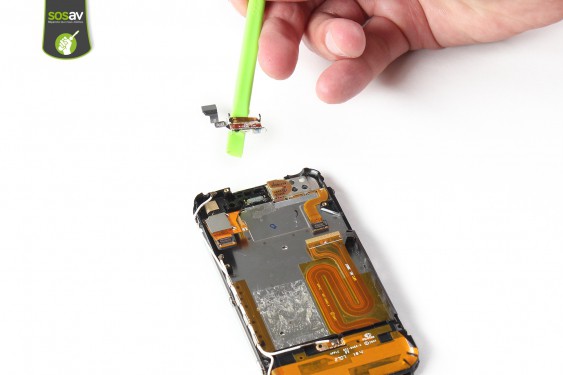

  • Saisissez et procédez au retrait du capteur proximité à l'aide de la spatule en nylon.
    • Guide photos remplacement capteur proximité et luminosité iPhone (1ère Génération) (Etape 30 - image 1) zoom_in

    Etape 30

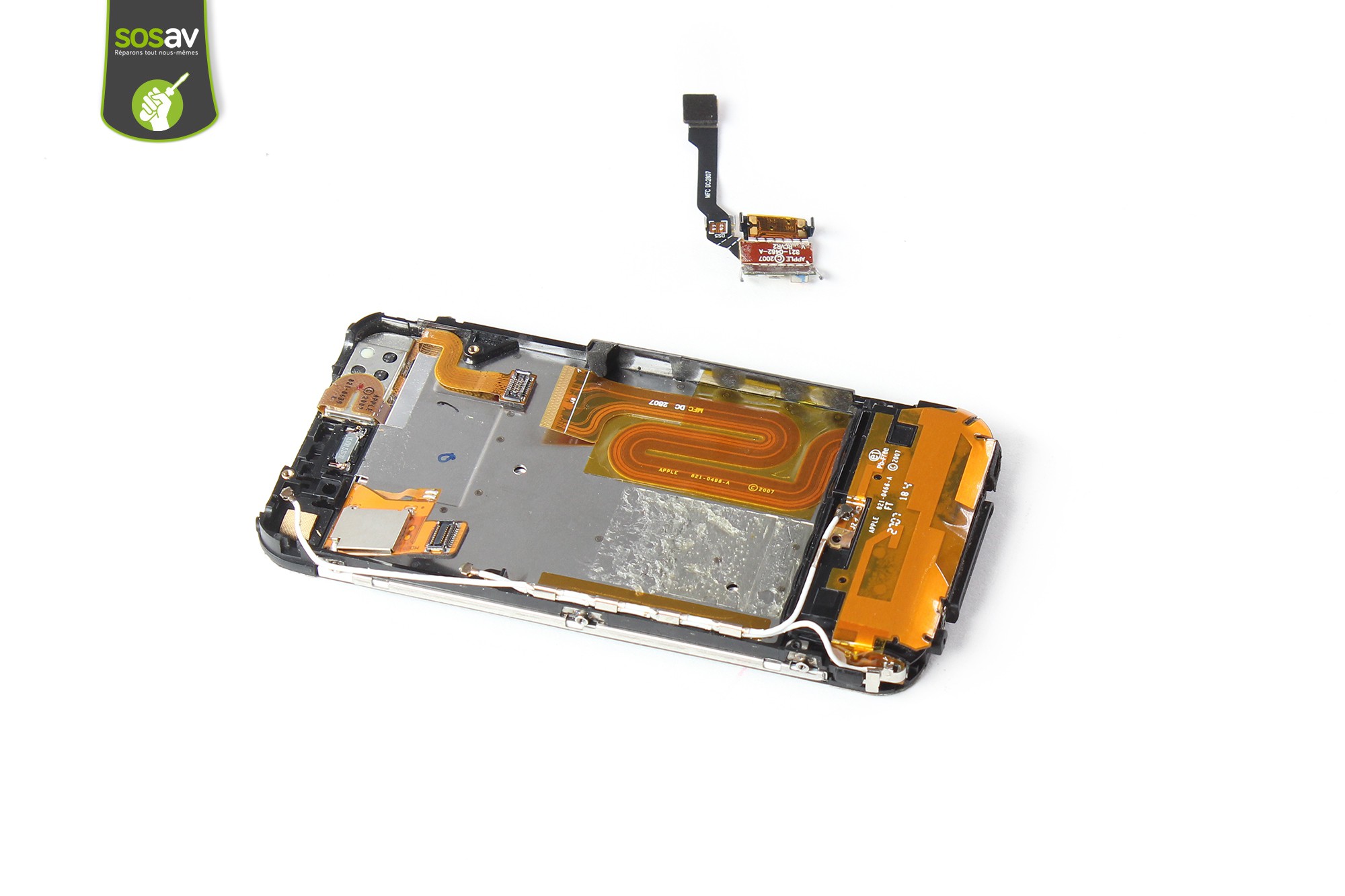

  • Le capteur proximité et luminosité iPhone 1ère génération est désormais démonté.
  • Procédez à son remplacement par un capteur neuf si nécessaire.

    • Vous avez terminé

    Pour remonter votre iPhone (1ère Génération) suivez ce guide en sens inverse.
