Guide de réparation : Récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374)

Niveau : Intermédiaire Temps : 30 min
Ce guide vous permettra de démonter le récepteur infrarouge de l'iMac 27
flag Quelques conseils avant de commencer

Pièces détachées requises

Récepteur infrarouge + câble pour iMac 27 & 21,5" 17.99€ Voir le produit visibility Voir toutes les pièces

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility Kit outils 53 pièces 24.90€ Voir le produit visibility Voir tous les outils

Comment remplacer récepteur infrarouge pour iMac 27" fin 2009 (EMC 2309 et 2374) - Guide images

Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 1 - image 1) zoom_in

Etape 1


Avant de débuter le remplacement du récepteur infrarouge de votre iMac 27" , quelques précautions sont à prendre :

Débranchez TOUS les câbles de votre iMac, y compris celui de l'alimentation,

Appuyez 10 secondes sur le bouton d'allumage afin de vider les condensateurs de leurs électricité,

Puis attendez 10 minutes avant de commencer.

Lors de cette réparation, veillez à ne pas toucher les condensateurs ou les soudures exposées et à bien saisir les différentes cartes par leurs bords.

Retournez ensuite l'iMac (côté écran faisant face à la table) comme indiqué sur la photo.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 2 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 2 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 2 - image 2)

Etape 2


Placez deux ventouses sur chaque côté de l'écran.

Note importante : Les deux ventouses doivent être placées de façon parallèle.

En maintenant un léger appui dessus, verrouillez les poignées des deux ventouses.

Pour une meilleure adhérence des ventouses, nous vous suggérons de nettoyer au préalable la surface de la vitre à l'aide d'un produit spécial (Gel nettoyant pour écrans).
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 3 - image 1) zoom_in

Etape 3


Maintenez fermement les deux ventouses puis tirez-les vers vous afin de retirer la vitre.

Note : La vitre est maintenue de façon magnétique.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 4 - image 1) zoom_in

Etape 4


Déplacez la vitre légèrement vers l'avant afin de retirer complètement cette dernière.


Procédez ensuite à la dépose de la vitre.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 5 - image 1) zoom_in

Etape 5


La vitre est désormais démontée.

Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 6 - image 1) zoom_in

Etape 6


A l'aide d'un tournevis Torx T10, procédez au retrait des 8 vis maintenant l'écran LCD en place.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 7 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 7 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 7 - image 2)

Etape 7


Soulevez ensuite manuellement l'écran LCD d'une dizaine de centimètres.

Note 1 : Vous pouvez vous aider si besoin est d'une spatule afin de retirer l'écran de son logement.

Note 2 : Ne soulevez pas encore l'écran plus haut ! En effet, ce dernier est raccordé à plusieurs connecteurs à retirer dans les étapes suivantes !
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 8 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 8 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 8 - image 2)

Etape 8


Déconnectez délicatement la nappe de synchronisation verticale.


Cette nappe est très fragile, soyez minutieux lors de son retrait !
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 9 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 9 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 9 - image 2) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 9 - image 3)

Etape 9


Appuyez légèrement sur le câble noir d'alimentation de l'écran LCD afin de le déclipser, puis déconnectez-le.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 10 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 10 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 10 - image 2) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 10 - image 3)

Etape 10


Déconnectez le câble LVDS (câble de données de l'écran LCD).

Pour cela, appuyez sur les deux côtés du câble afin de le déverrouiller puis tirez-le délicatement vers vous.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 11 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 11 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 11 - image 2) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 11 - image 3)

Etape 11


Retirez l'adhésif de protection du capteur de température de l'écran LCD a l'aide d'une spatule en nylon.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 12 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 12 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 12 - image 2) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 12 - image 3)

Etape 12


En vous servant de la spatule en nylon, déclipsez ensuite la sonde de température de l'écran LCD.

Puis retirez cette sonde manuellement.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 13 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 13 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 13 - image 2)

Etape 13


Vous pouvez désormais retirez complétement l'écran LCD.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 14 - image 1) zoom_in

Etape 14


L'écran LCD de votre iMac 27" est désormais démonté.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 15 - image 1) zoom_in

Etape 15

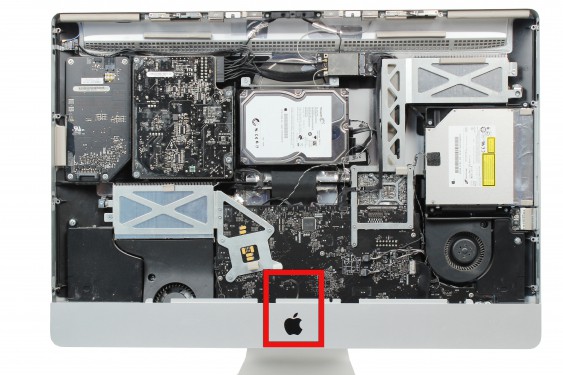

Le récepteur infrarouge est localisé au centre bas de l'iMac comme indiqué sur la photo.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 16 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 16 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 16 - image 2) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 16 - image 3)

Etape 16

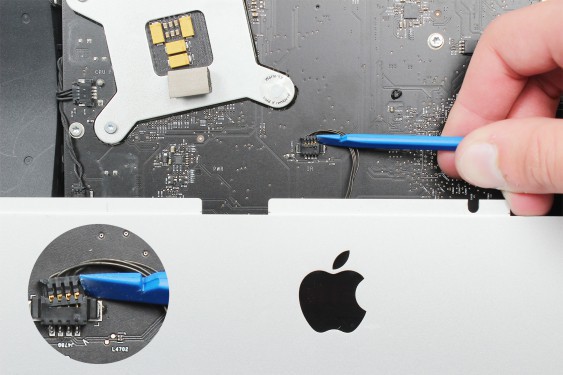

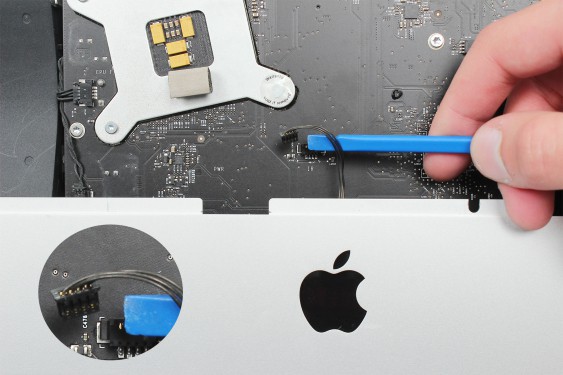

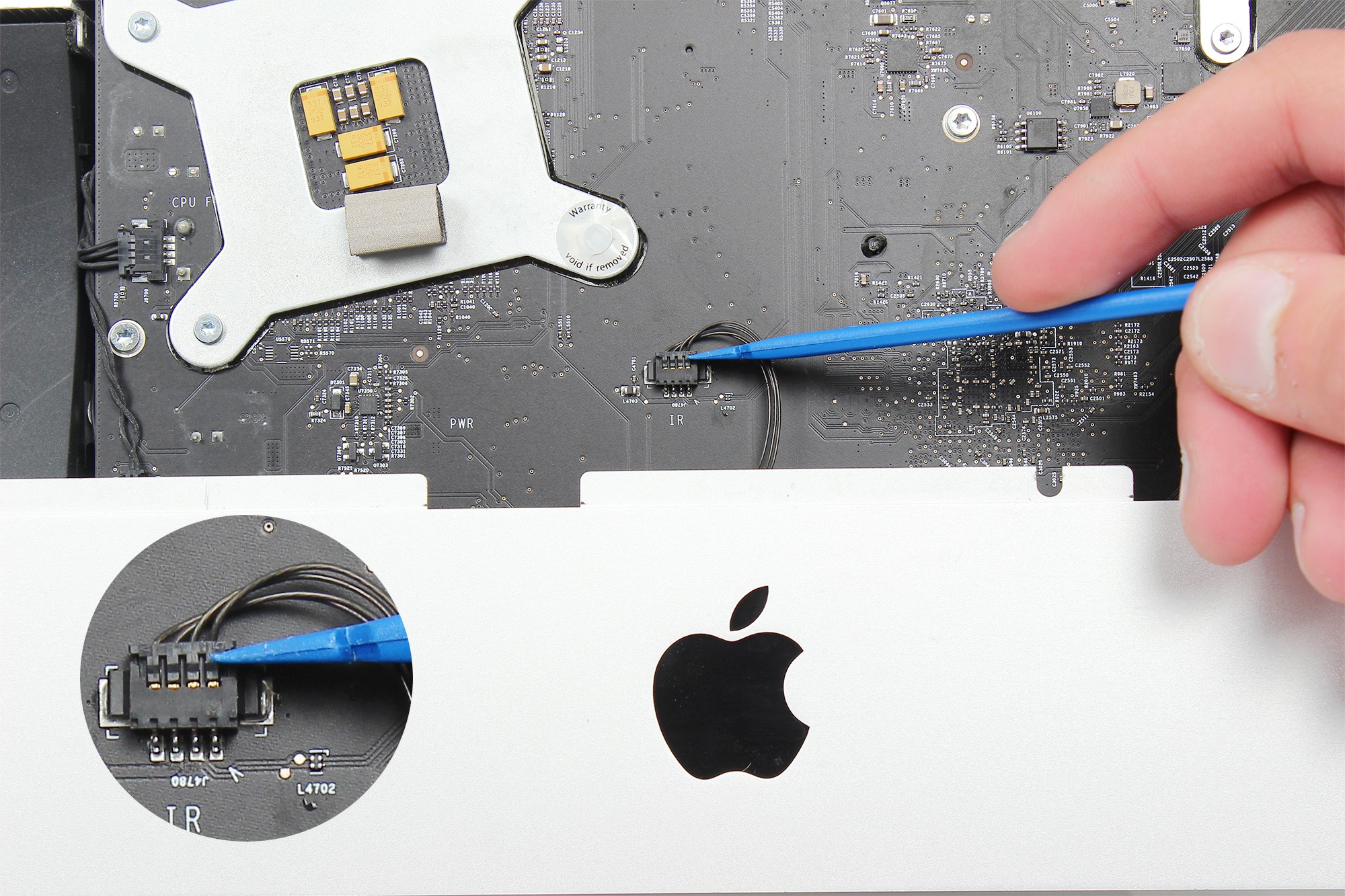

A l'aide d'une spatule en nylon, déconnectez le câble du récepteur infrarouge de la carte mère.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 17 - image 1) zoom_in

Etape 17

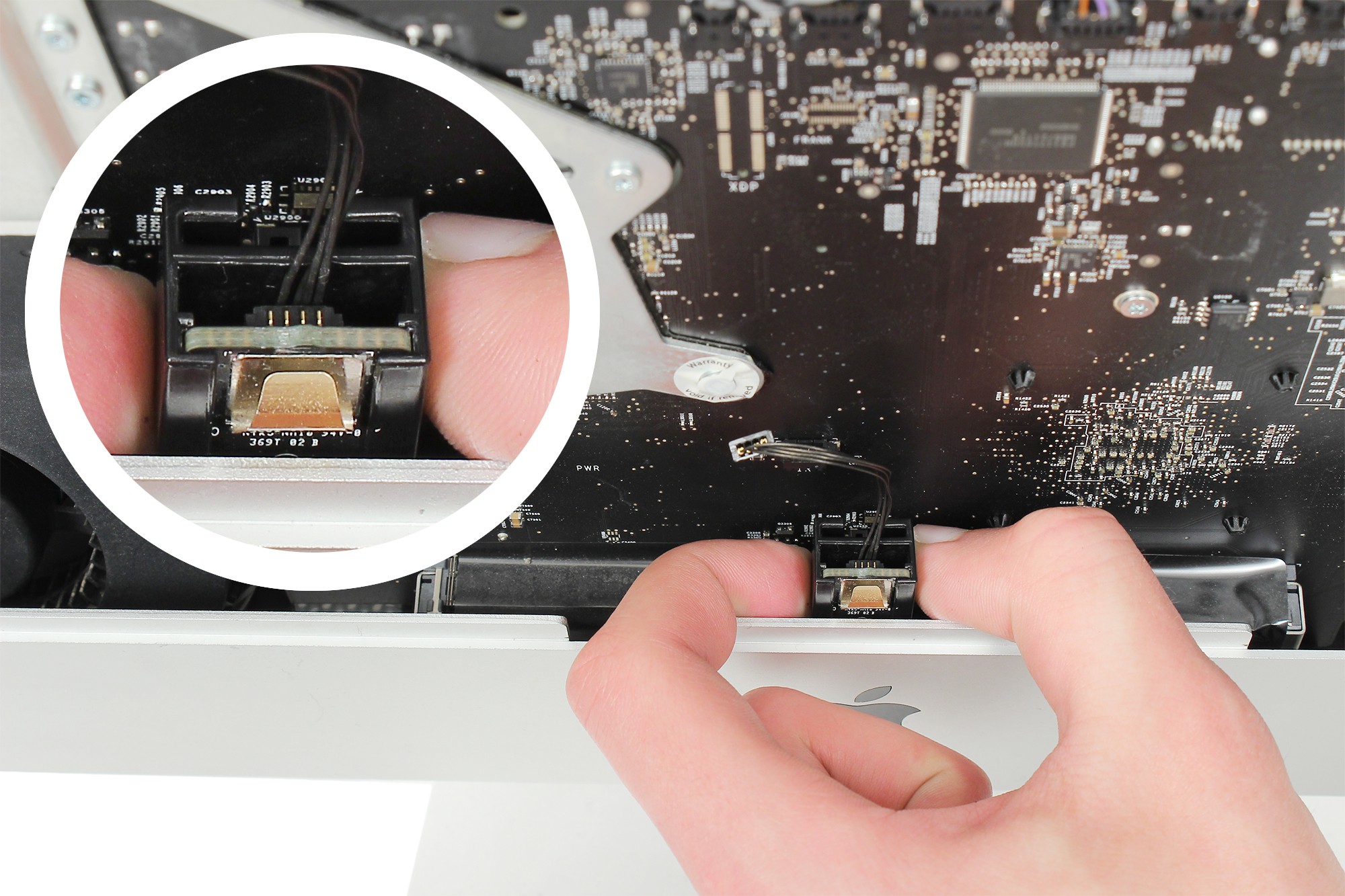

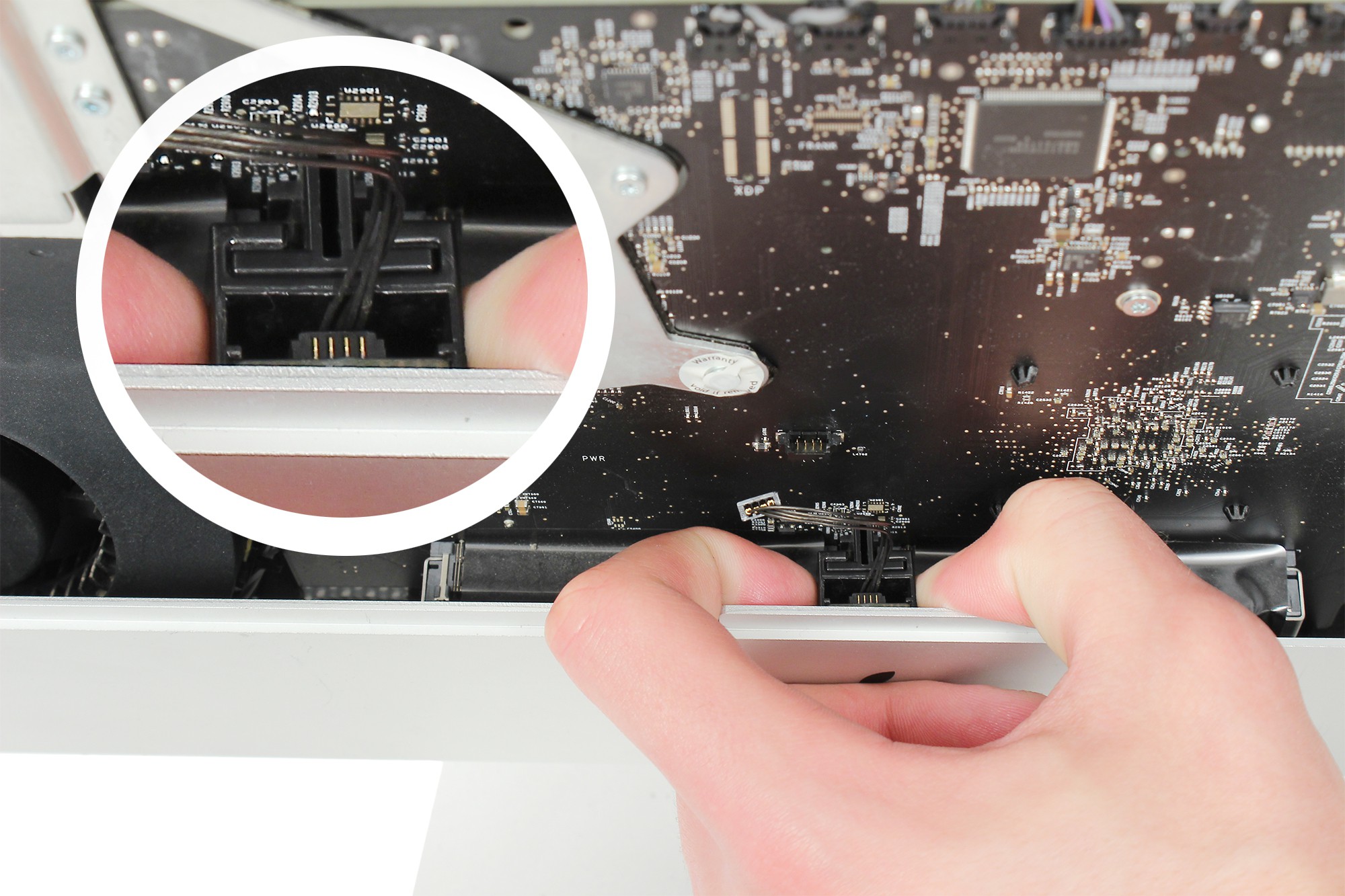

Faites pression sur chaque côté du bloc du récepteur infrarouge pour le déclipser de son logement.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 18 - image 1) zoom_in
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 18 - image 1) Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 18 - image 2)

Etape 18

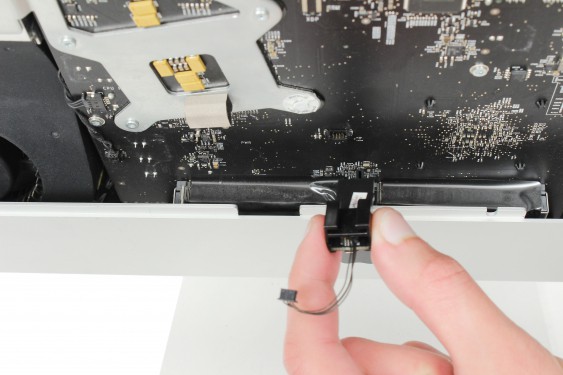

Tirez ensuite légèrement vers vous le bloc du récepteur infrarouge.


Retirez puis déposez ensuite ce dernier.
Guide photos remplacement récepteur infrarouge iMac 27" fin 2009 (EMC 2309 et 2374) (Etape 19 - image 1) zoom_in

Etape 19

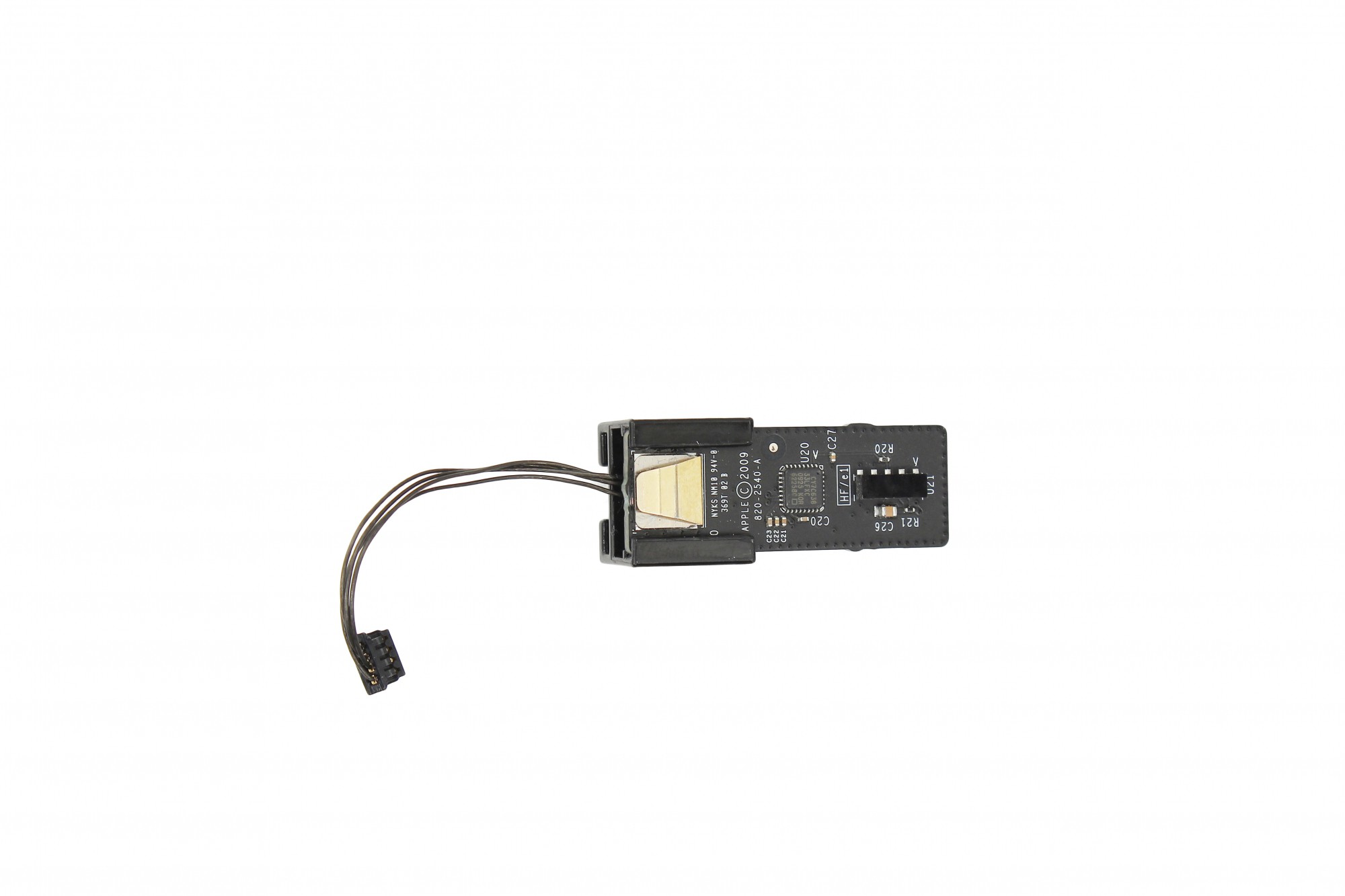

Le récepteur infrarouge de votre iMac 27" est désormais entièrement démonté.

Remplacez-le par une pièce neuve si nécessaire.

Vous avez terminé

Pour remonter votre iMac 27" fin 2009 (EMC 2309 et 2374) suivez ce guide en sens inverse.
