Guide de réparation : Nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim

Niveau : Facile Temps : 25 min

Ce guide vous permettra de démonter la nappe de liaison de la carte des boutons / capteur infrarouge de la Playstation 2 SlimSymptômes : Nappe coupée ou abîmée

flag Quelques conseils avant de commencer

Outils requis

iSesamo (Spatule en métal) 8.90€ Voir le produit visibility

Kit outils 53 pièces 24.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer nappe de liaison de la carte des boutons / capteur infrarouge pour Playstation 2 Slim - Guide images

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 1 - image 1)

zoom_in

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 1 - image 2)

Etape 1

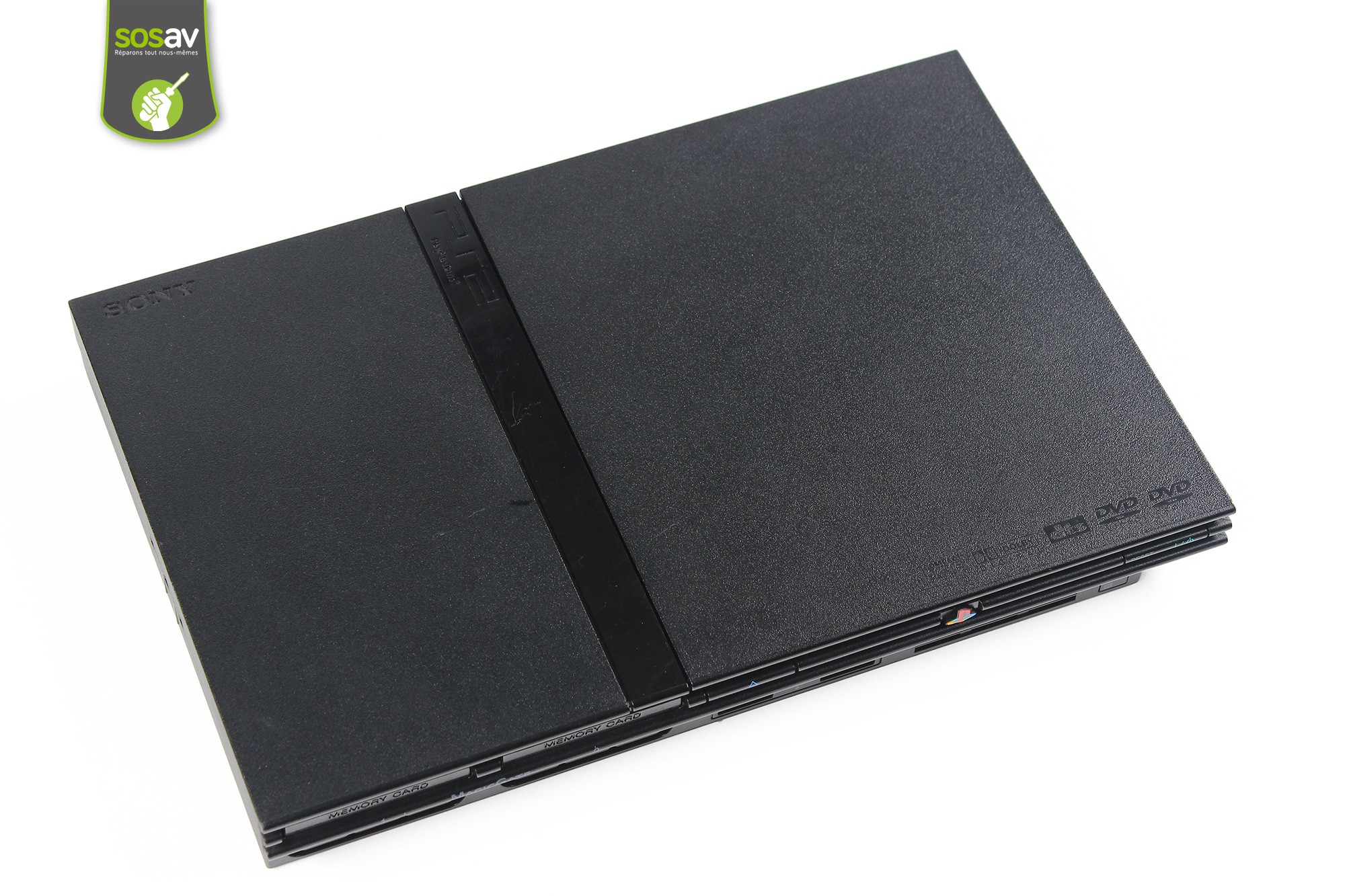

Avant de procéder au démontage de la nappe de liaison de la carte des boutons et du capteur infrarouge de la Playstation 2 Slim, il est nécessaire, pour des raisons évidentes de sécurité, de l'éteindre.

Débranchez également l'ensemble des câbles d'alimentation et vidéo de la console.

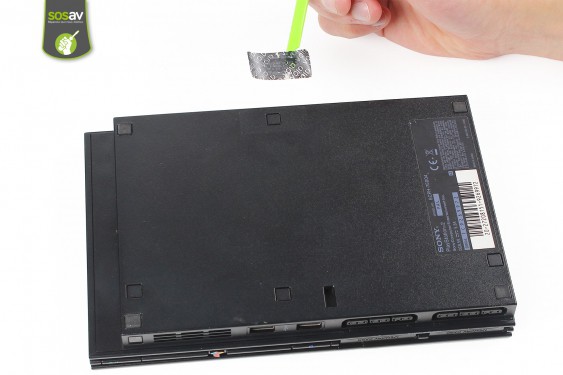

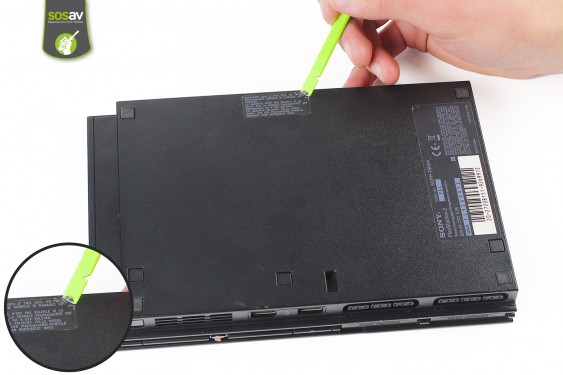

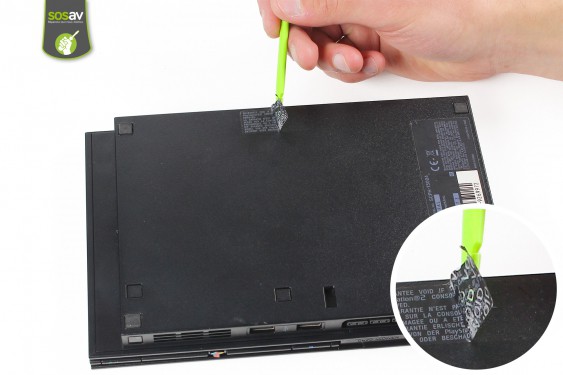

Une vis est masquée par un autocollant de garantie. Afin d'ouvrir votre console il est nécessaire de le décoller. Attention, à partir de cette étape la garantie du constructeur ne sera plus valable.A l'aide d'une spatule en nylon, procédez à son retrait.

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 2 - image 1)

zoom_in

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 2 - image 2)

Etape 2

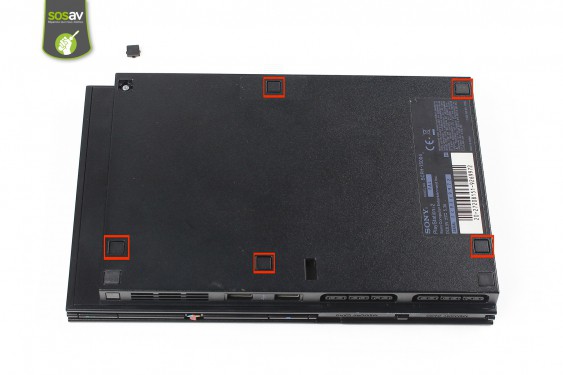

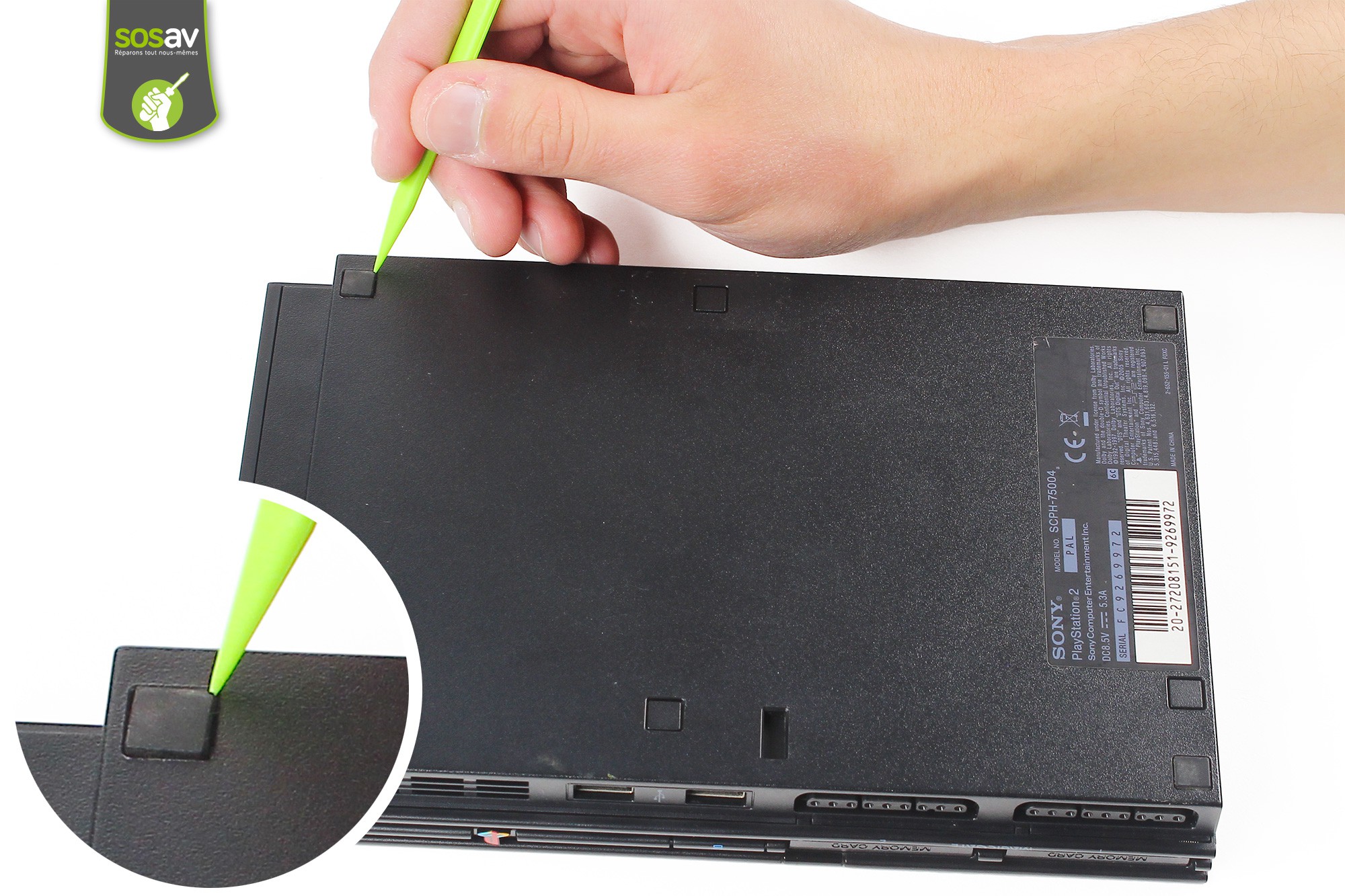

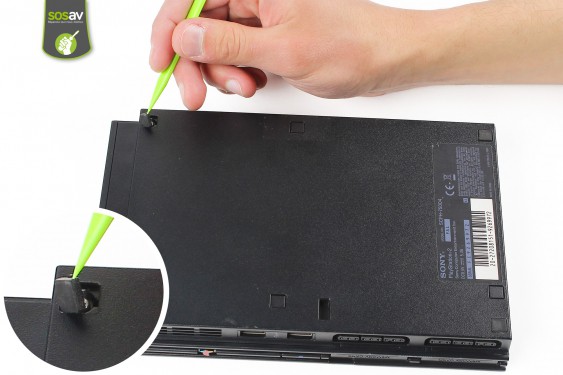

A l'aide de la pointe d'une spatule en nylon, décollez les six caoutchoucs de protection de vis encadrés en rouge sur la troisième photo de cette étape.

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 3 - image 1)

zoom_in

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 3 - image 2)

Etape 3

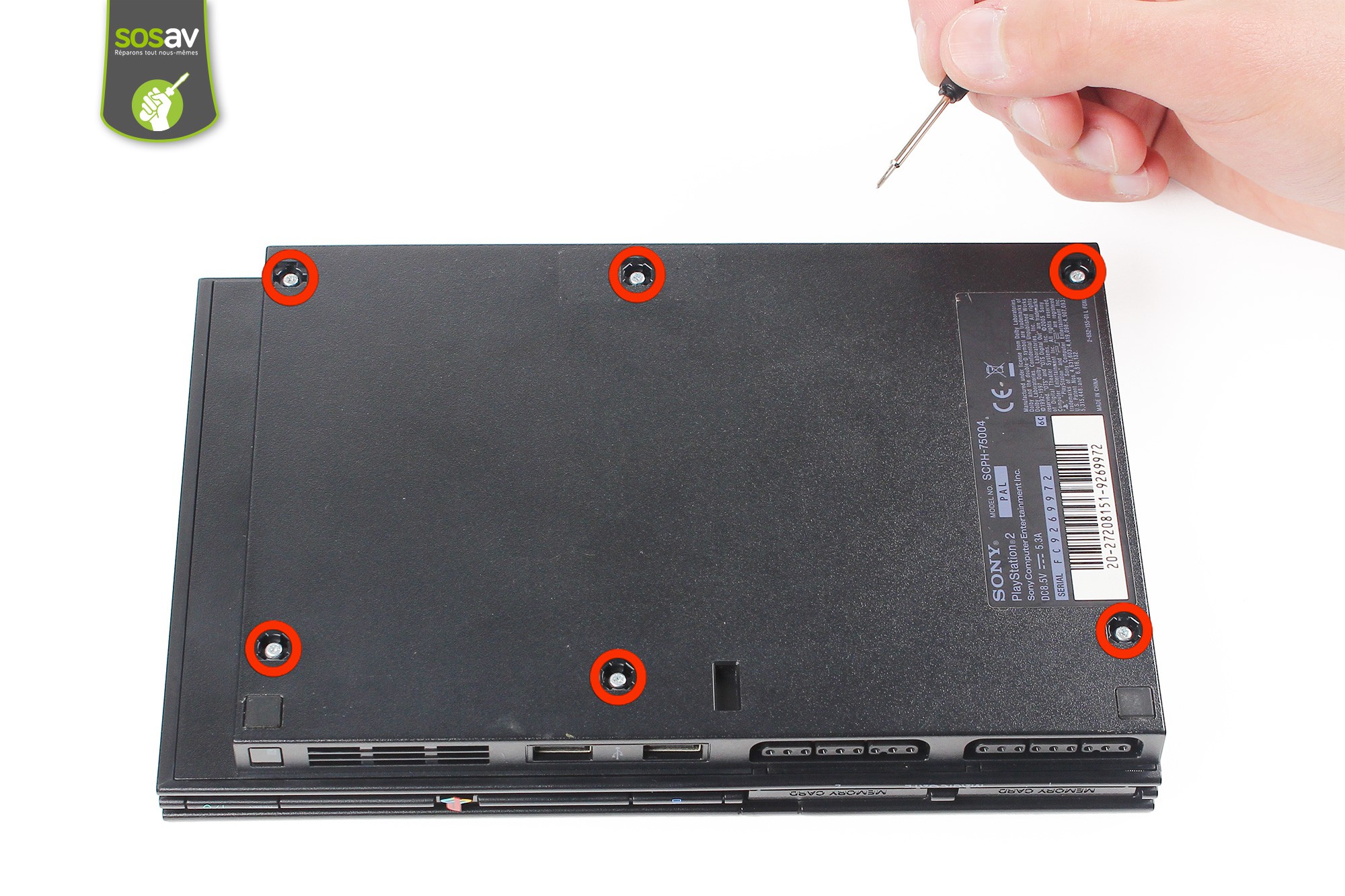

Utilisez un tournevis cruciforme afin de dévisser les six vis entourées en rouge.

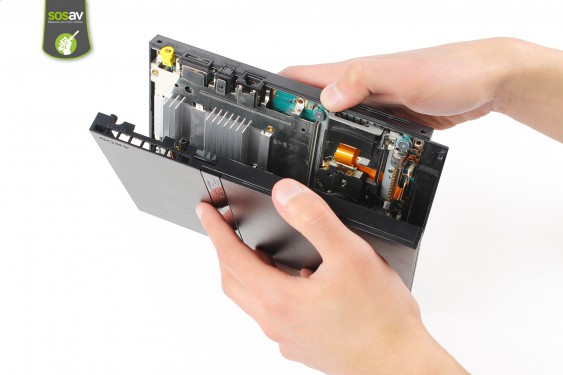

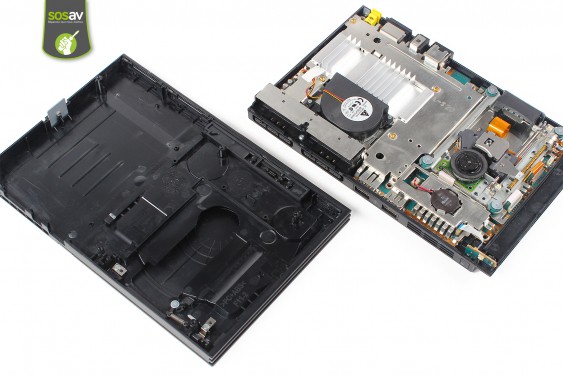

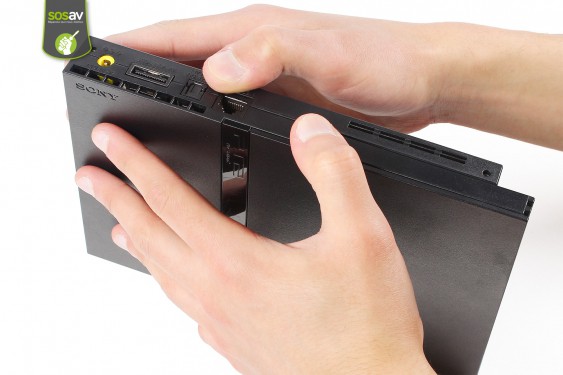

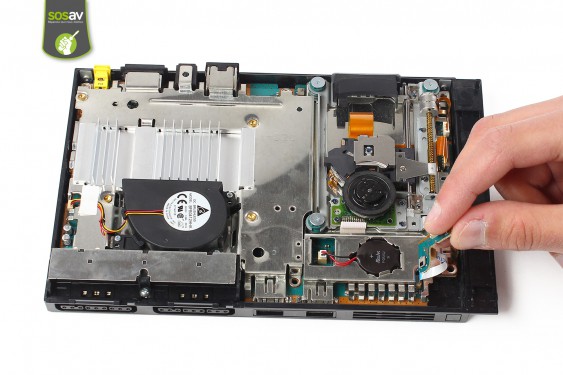

Ces vis servent à maintenir la coque supérieure de la console.Exercez ensuite un mouvement d'ouverture afin de séparer la coque supérieure du reste de la console.La coque supérieure de la Playstation 2 Slim est désormais démontée.

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 4 - image 1)

zoom_in

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 4 - image 2)

Etape 4

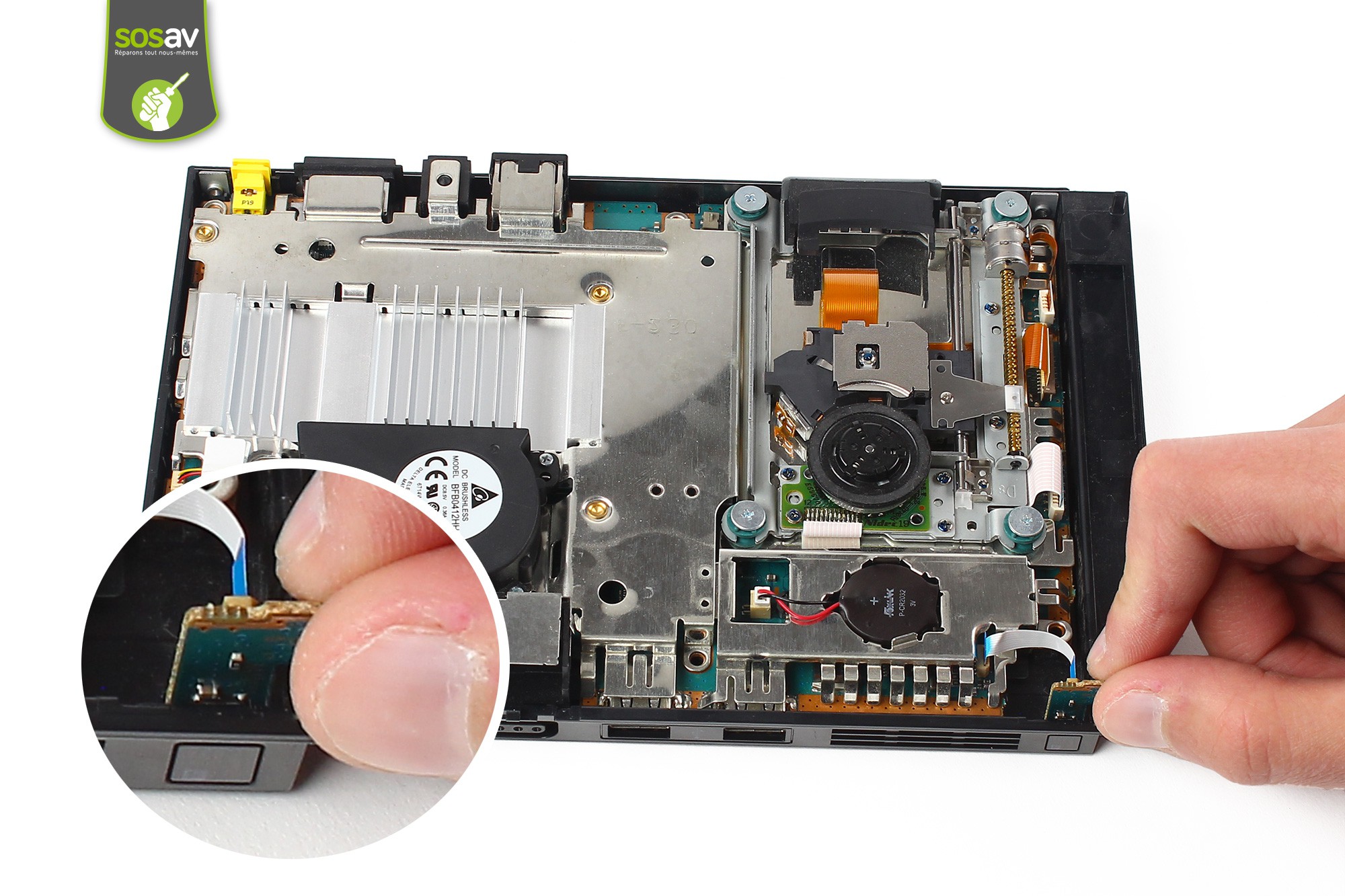

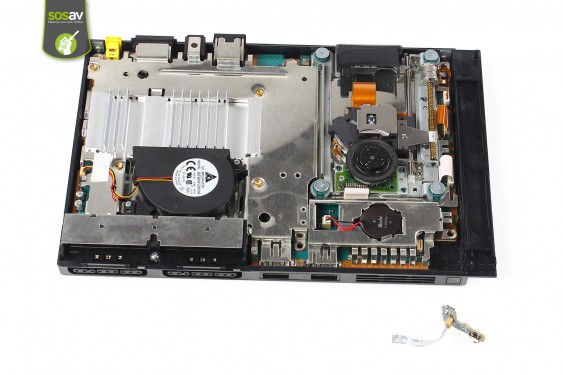

Saisissez délicatement la carte des boutons/capteur infrarouge ainsi que sa nappe puis, enfin, procédez à sa déconnexion.Une fois déconnectée, retirez la carte.La carte des boutons/capteur infrarouge de la Playstation 2 Slim est désormais démontée.

Guide photos remplacement nappe de liaison de la carte des boutons / capteur infrarouge Playstation 2 Slim (Etape 5 - image 1)

zoom_in

Etape 5

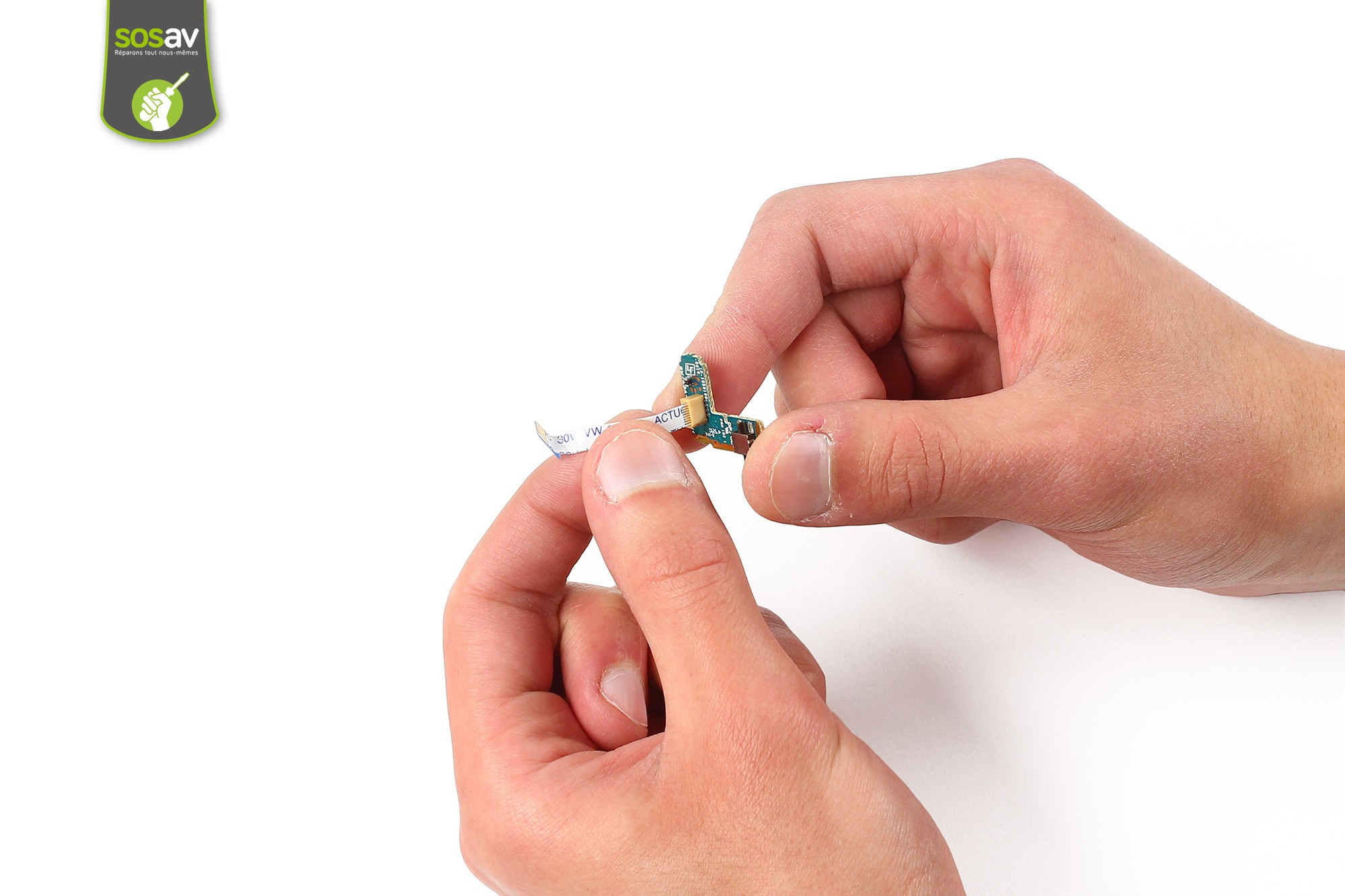

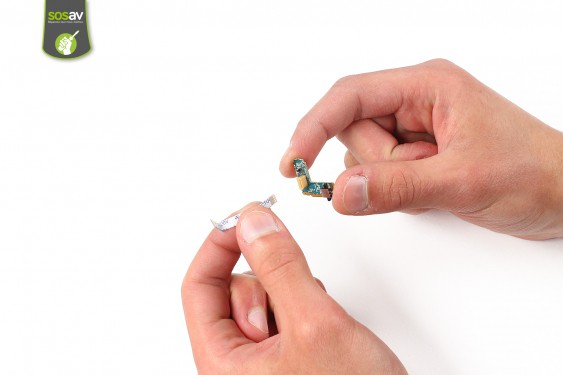

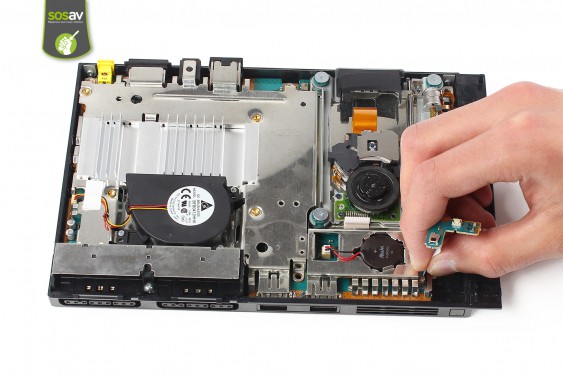

Saisissez ensuite la nappe de liaison puis procédez à sa déconnexion de la carte.

zoom_in

Etape 6

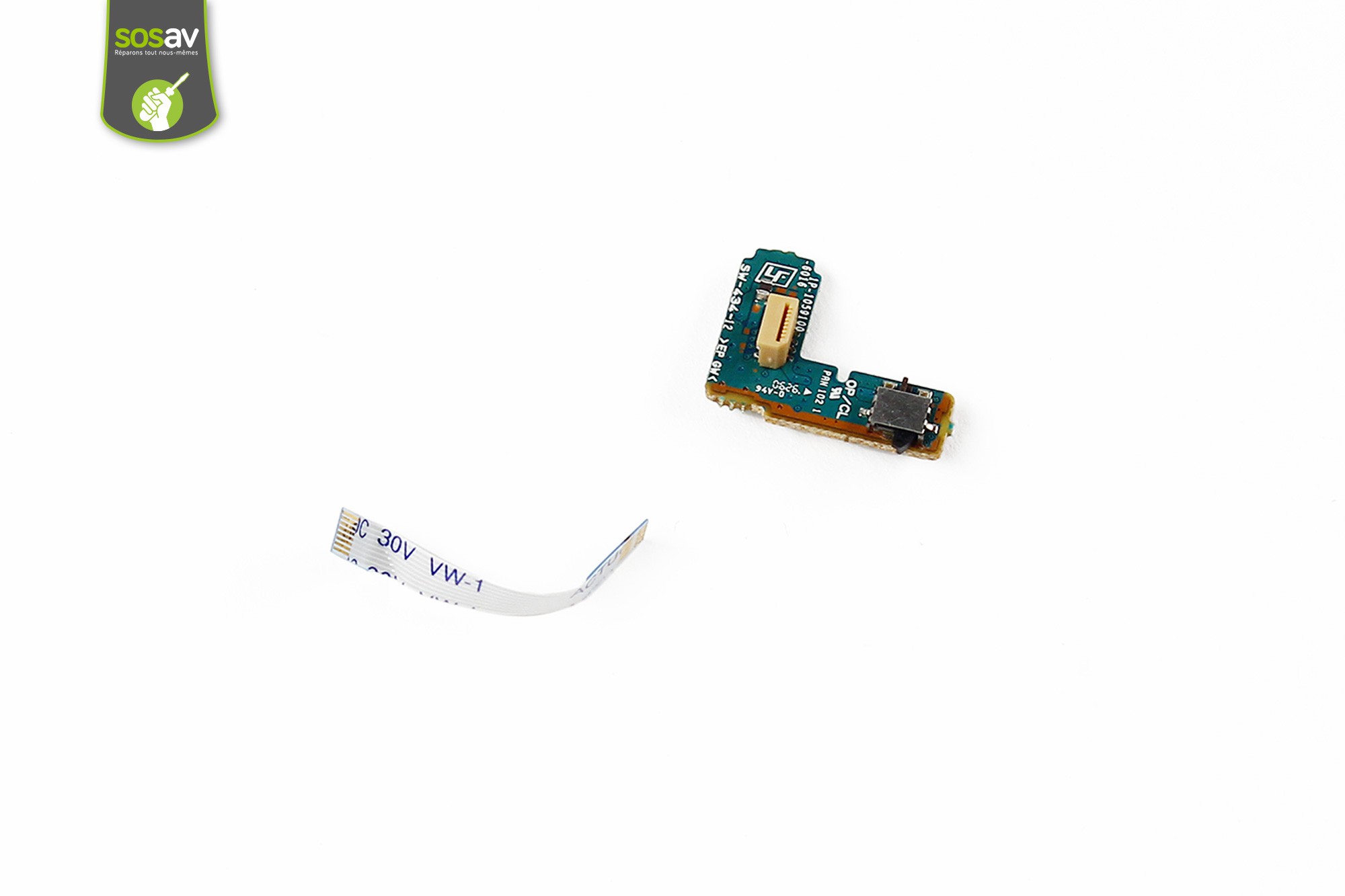

La nappe de liaison de la carte des boutons / capteur infrarouge est désormais démontée.Procédez à son remplacement par une pièce neuve si cela est nécessaire.

Vous avez terminé

Pour remonter votre Playstation 2 Slim suivez ce guide en sens inverse.
