Guide de réparation : Boutons R1 et R2 Manette Playstation 1 (Non dualshock)

Niveau : Intermédiaire Temps : 25 min
Ce guide vous permettra de démonter les boutons R1 et R2 de la manette de la Playstation 1 (non dualshock)Symptômes : Boutons R1 ou R2 cassés ou abîmés
flag Quelques conseils avant de commencer

Outils requis

Kit outils 58 pièces 29.99€ Voir le produit visibility Kit outils 53 pièces 24.90€ Voir le produit visibility Voir tous les outils

Comment remplacer boutons r1 et r2 pour Manette Playstation 1 (Non dualshock) - Guide images

Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 1 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 1 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 1 - image 2)

Etape 1

Avant de procéder au démontage des boutons R1 et L1 de la manette de la Playstation 1 (Non dualshock), il est nécessaire, pour des raisons évidentes de sécurité de la débrancher de la console.
A l'aide d'un tournevis cruciforme, dévissez ensuite les 8 vis entourées en rouge.
Ces vis servent à maintenir la coque arrière de la manette.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 2 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 2 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 2 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 2 - image 3) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 2 - image 4)

Etape 2

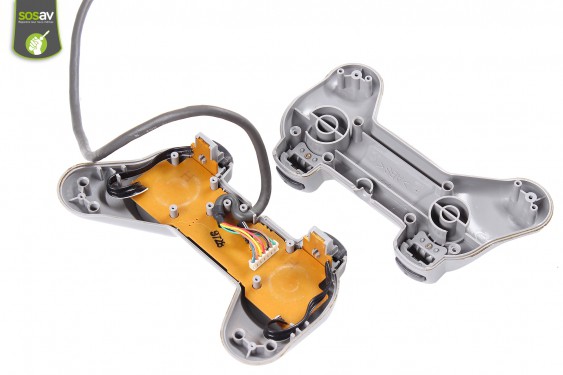

Saisissez la coque arrière puis procédez délicatement à son retrait.La coque arrière de la manette Playstation 1 (Non dualshock) est désormais démontée.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 3 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 3 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 3 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 3 - image 3) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 3 - image 4)

Etape 3

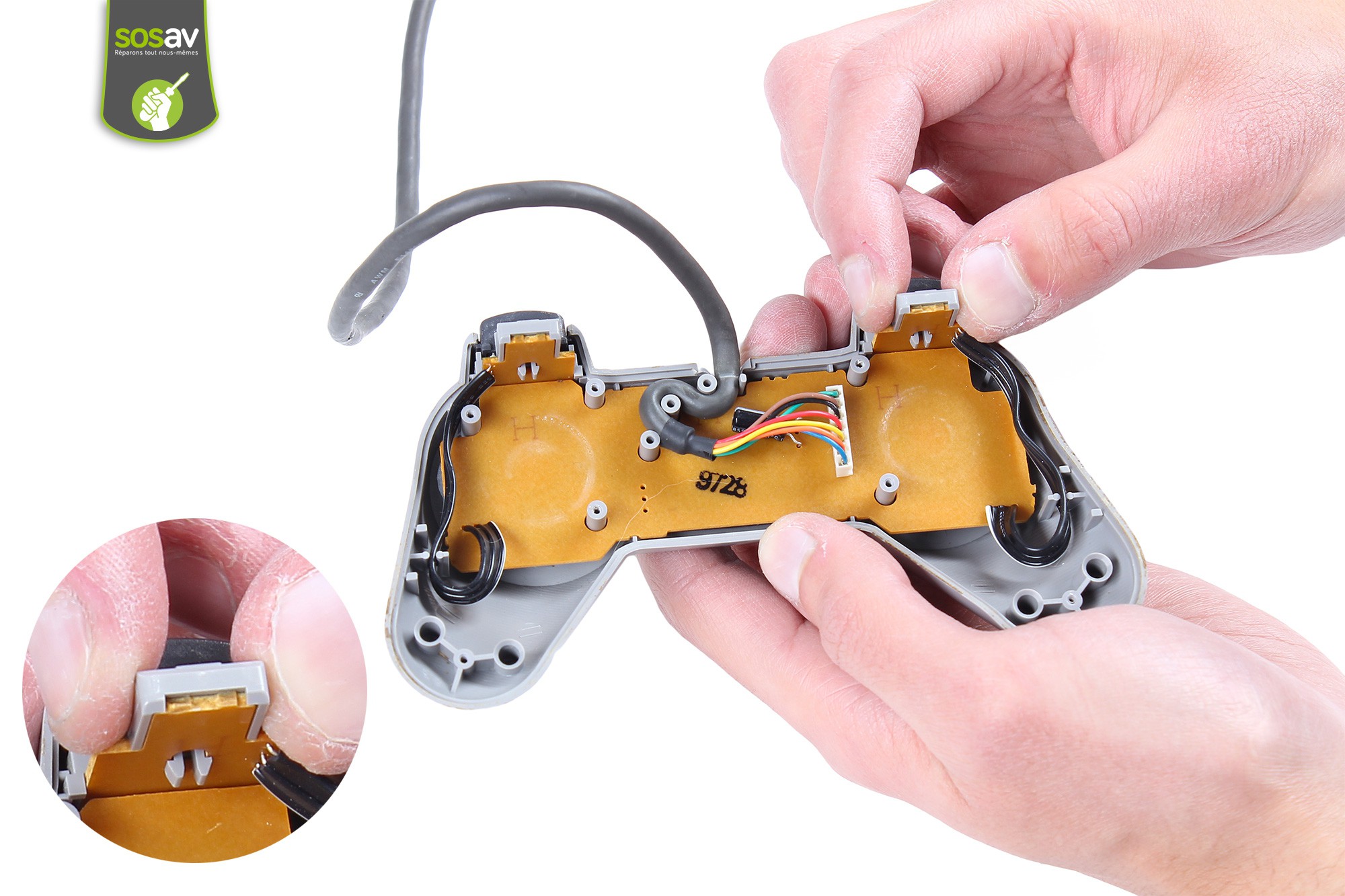

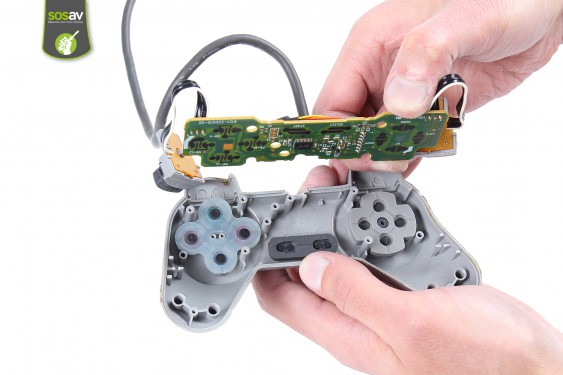

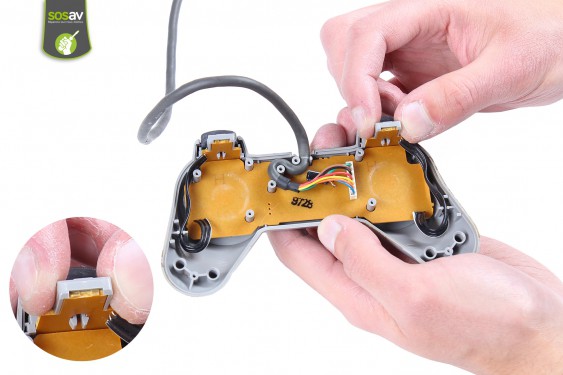

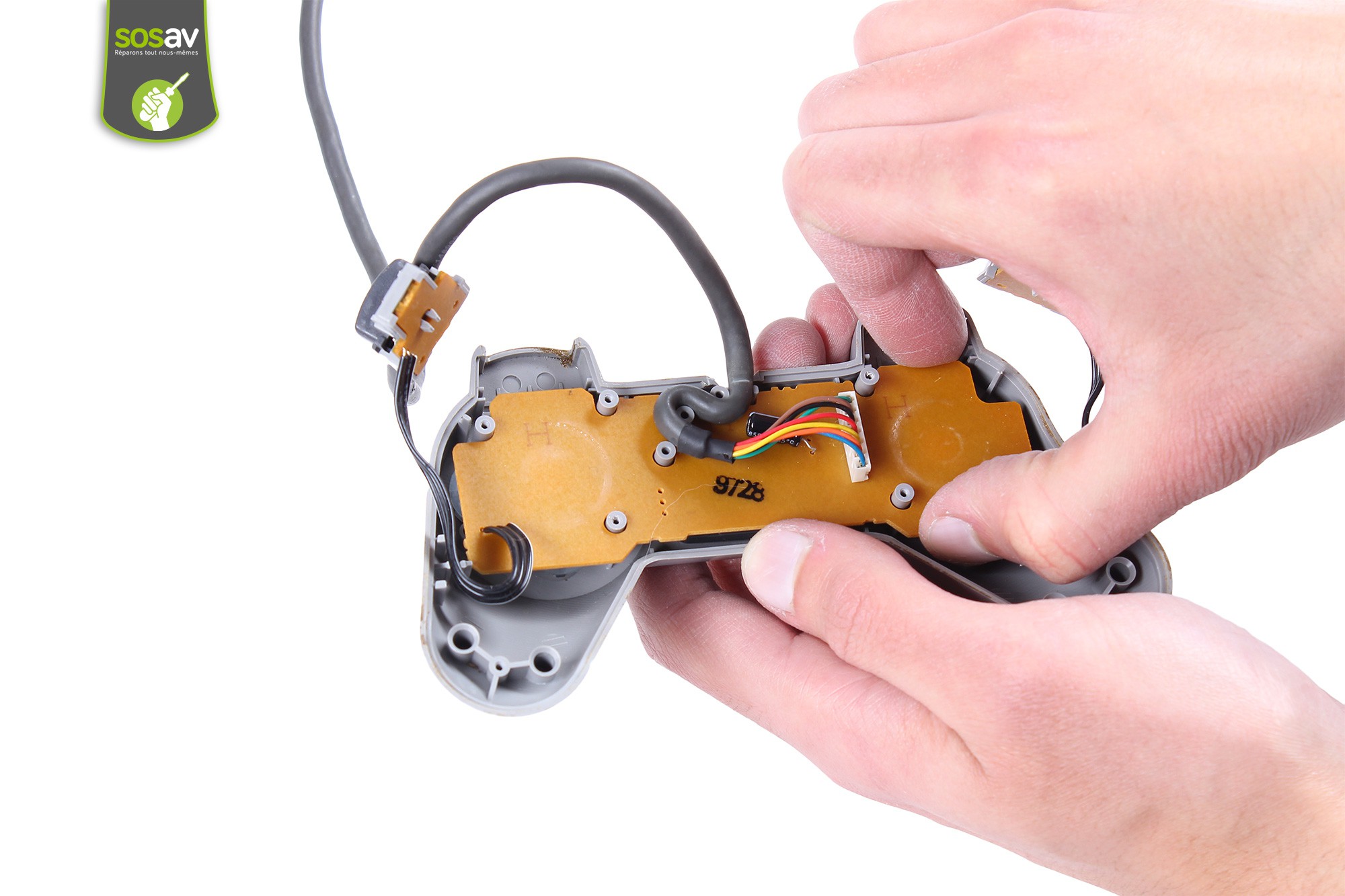

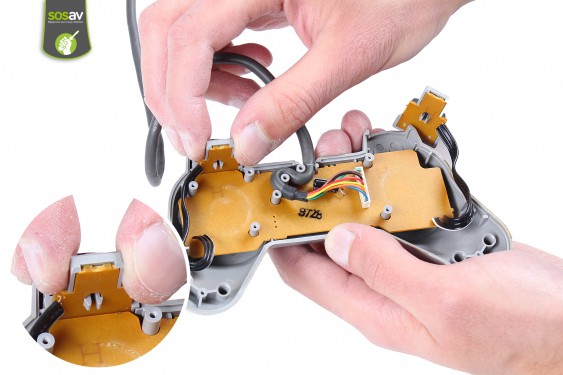

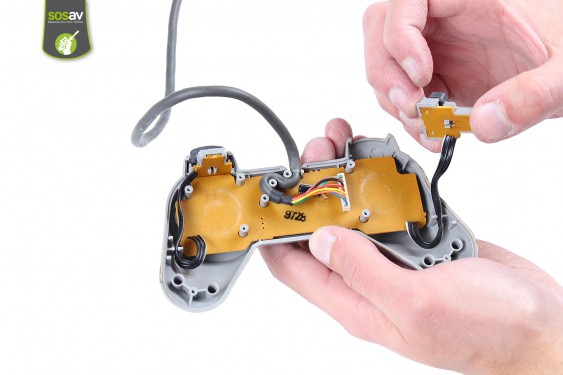

Saisissez en douceur les bloc boutons L et R puis soulevez-les délicatement comme indiqué en photo 1 et 2 de cette étape.
Ne retirez pas complètement les blocs boutons L et R ! Ils sont, en effet, encore raccordés et soudés à la carte électronique via des fils électriques.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 4 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 4 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 4 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 4 - image 3)

Etape 4

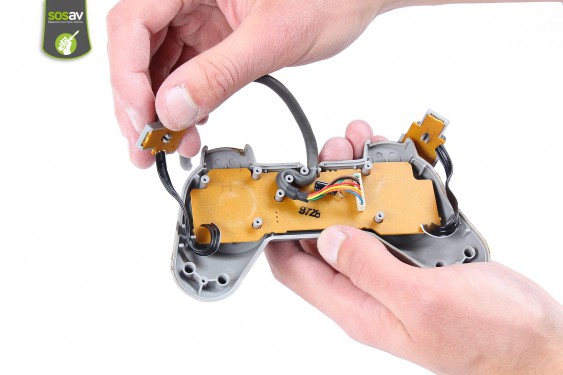

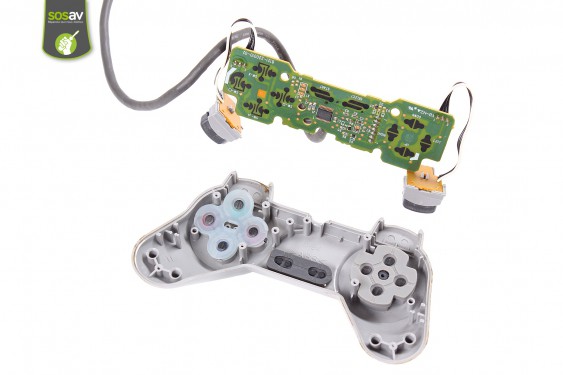

Saisissez ensuite la carte électronique puis retirez-la.La carte électronique complète de la manette Playstation 1 (Non dualshock) est désormais démontée.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 5 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 5 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 5 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 5 - image 3) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 5 - image 4)

Etape 5

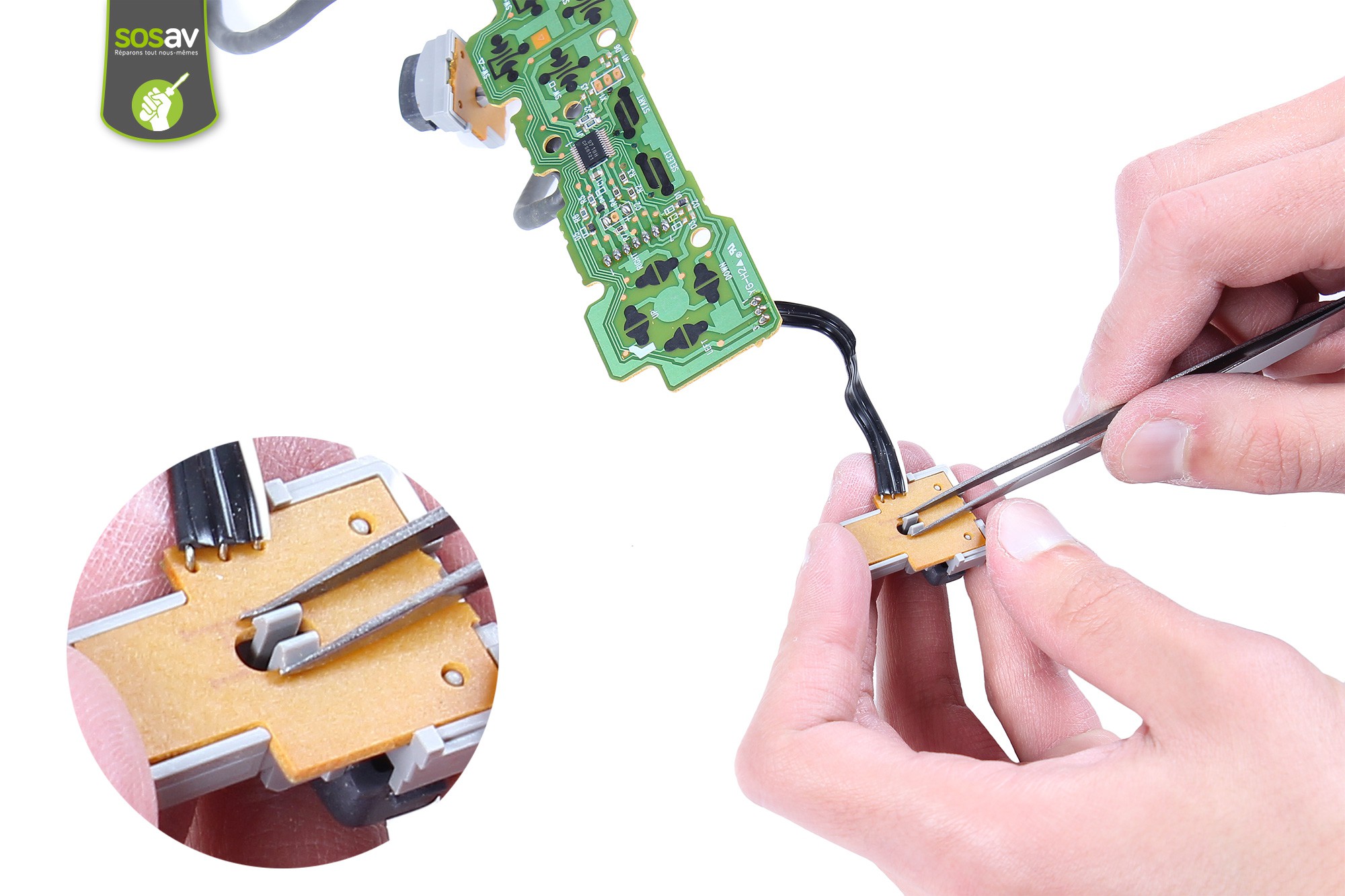

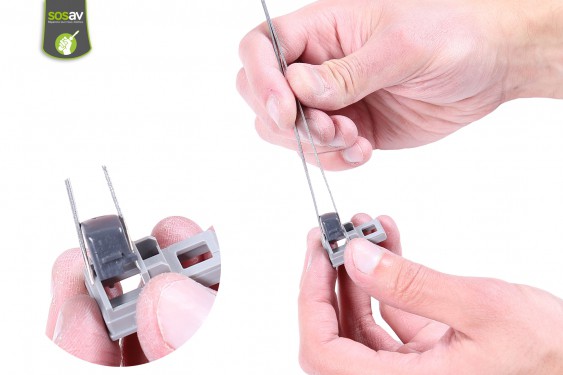

A l'aide d'une pince, repoussez les deux éléments du plastique de rétention des boutons R1 ou L1 puis retirez-le.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 6 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 6 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 6 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 6 - image 3)

Etape 6

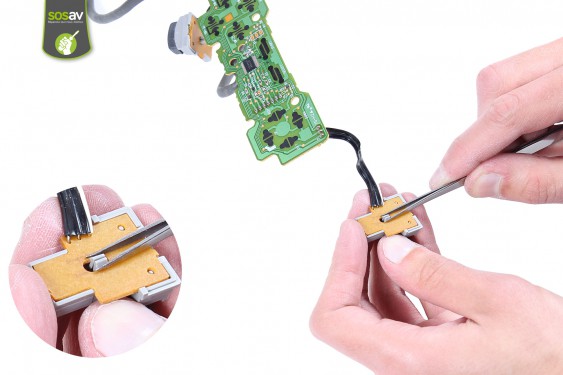

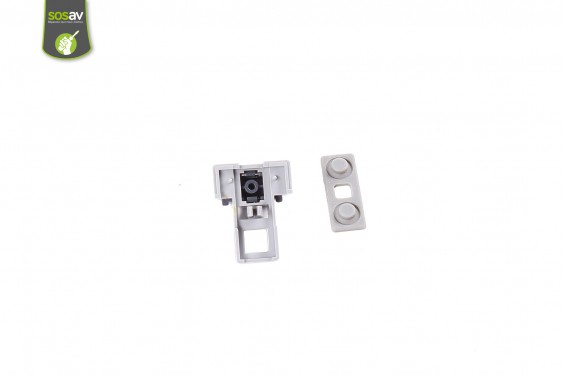

Utilisez ensuite la pince afin de procéder au retrait des caoutchoucs de contact des boutons L1 et R1.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 7 - image 1) zoom_in
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 7 - image 1) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 7 - image 2) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 7 - image 3) Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 7 - image 4)

Etape 7

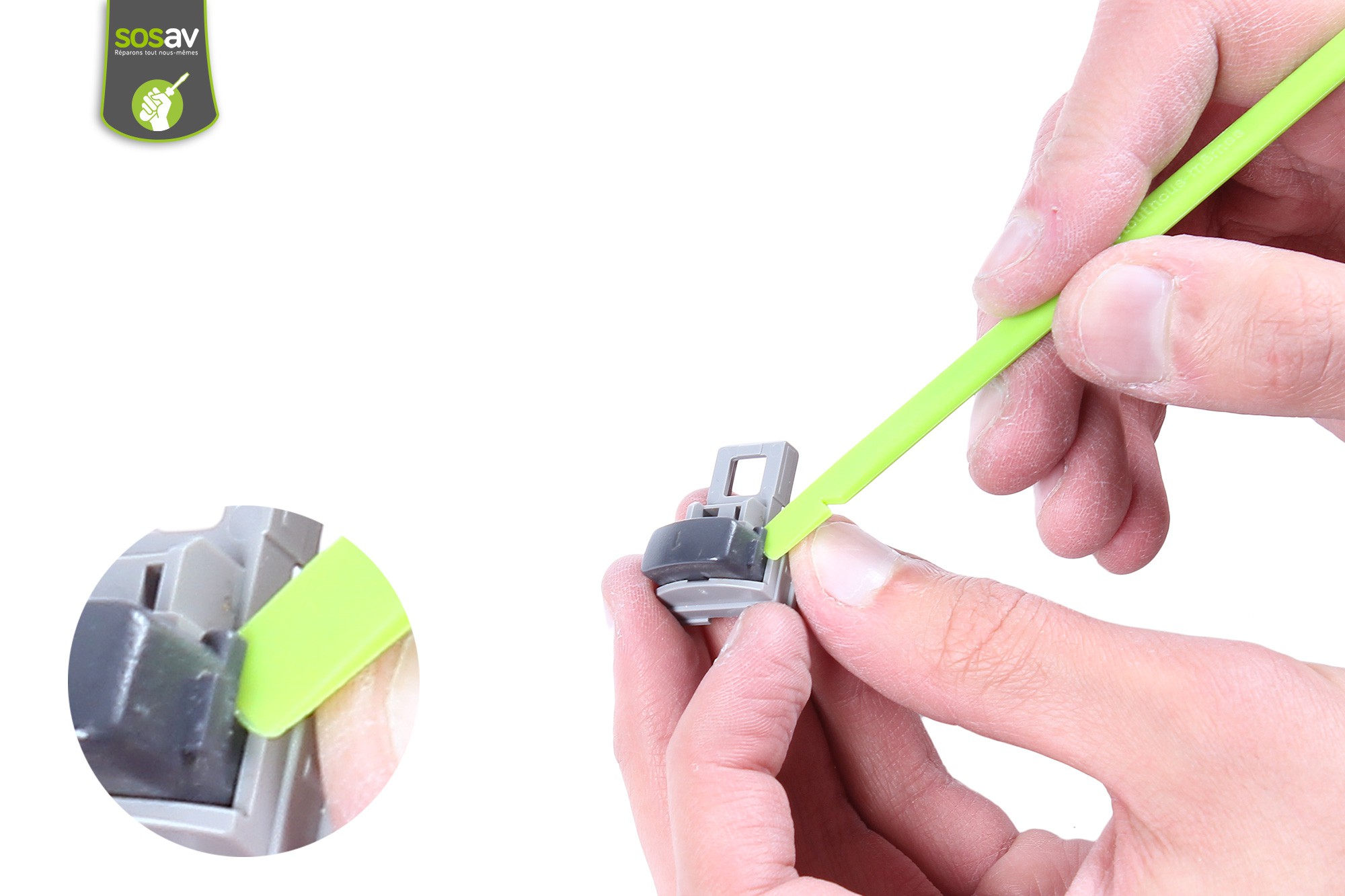

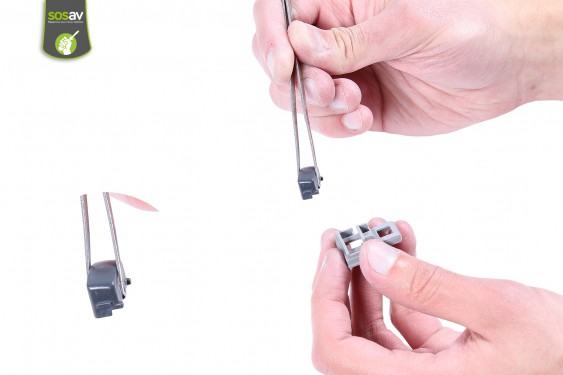

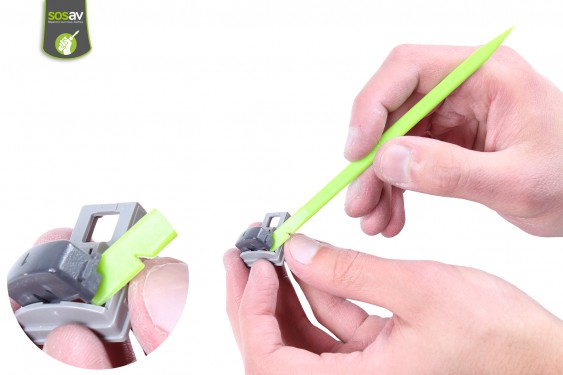

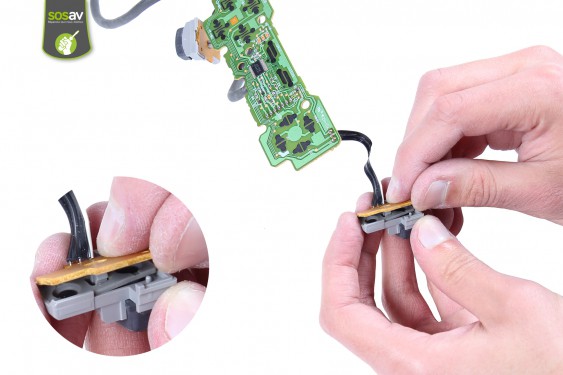

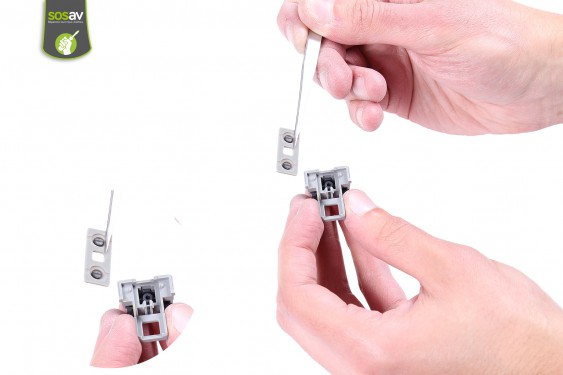

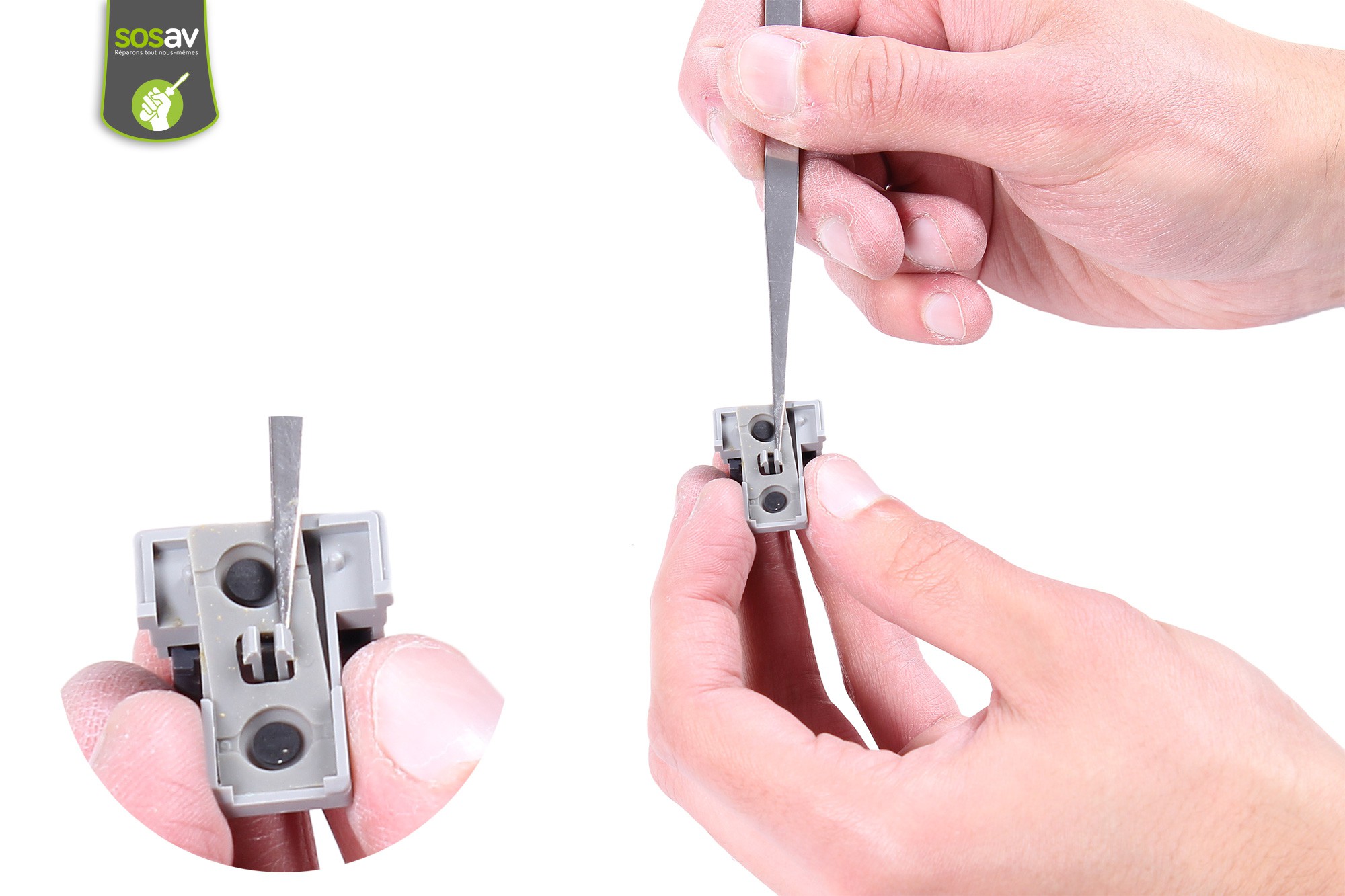

A l'aide d'une spatule en nylon, déclipsez délicatement le bouton R1 de son support plastique.Utilisez ensuite une pince afin de retirer le bouton R1.
Guide photos remplacement boutons r1 et r2 Manette Playstation 1 (Non dualshock) (Etape 8 - image 1) zoom_in

Etape 8

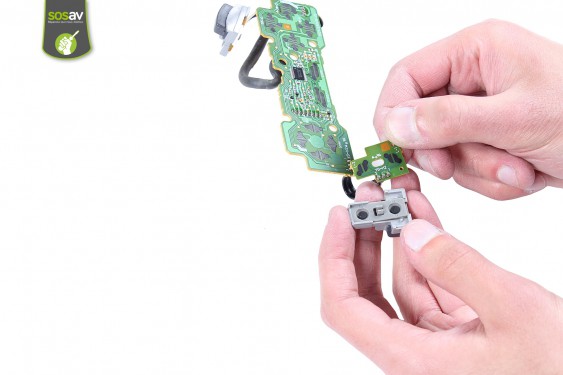

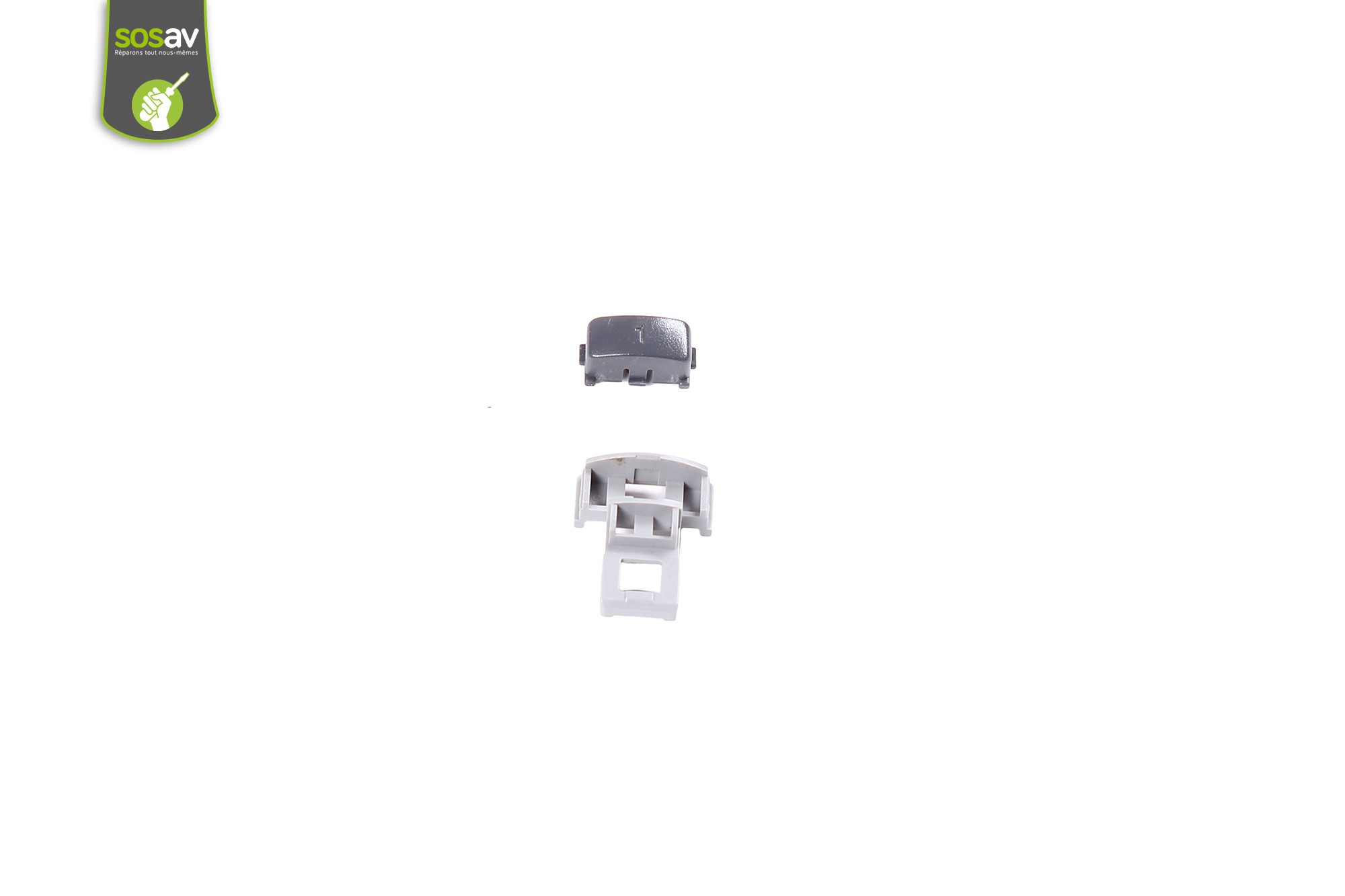

Le bouton R1 est désormais démonté.Procédez à son remplacement par une pièce neuve si cela est nécessaire.
Pour procéder au retrait du bouton L1, répétez la même opération que pour le bouton R1.

Vous avez terminé

Pour remonter votre Manette Playstation 1 (Non dualshock) suivez ce guide en sens inverse.
